詳細図円のスタイル（Detail Circle Styles）

元の親ビューにおける異なるオプションの影響は次のようになります。すべてのイメージの規格は ISO です。

元の親ビュー:


スタイル Circle[円] 輪郭（Profile）

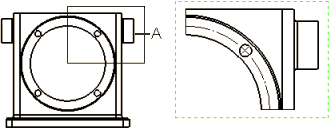

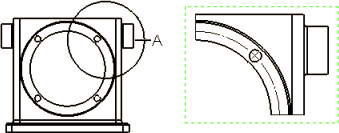

規格に従う detail_per_std_circle.gif detail_per_std_profile.gif

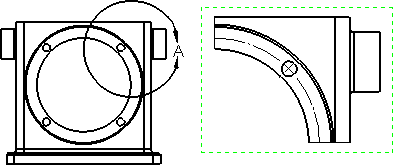

円形 detail_broken_circle.gif 使用不可

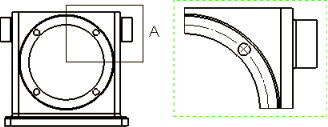

引出線添付 detail_w_leader_circle.gif detail_w_leader_profile.gif

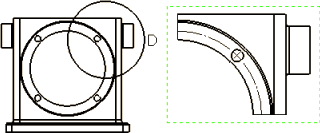

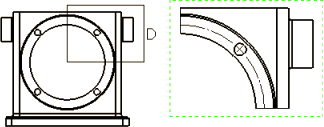

引出線なし detail_no_leader_circle.gif detail_no_leader_profile.gif

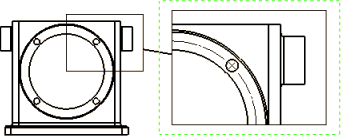

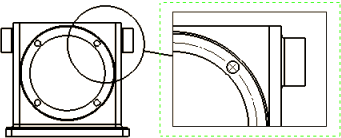

接続 detail_connected_circle.gif detail_connected_profile.gif
