水平寸法の作成

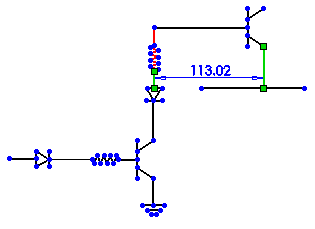

2 つのエンティティ間に水平寸法を指定できます。水平方向は現在のスケッチの表示方向によって定義されます。

水平寸法を指定するには：

  1. 寸法/拘束ツールバーの水平寸法 (Horizontal Dimension) Tool_Horizontal_Dimensions_Relations.gif をクリックするか、 Tools (ツール) > 寸法 (Dimensions) > 水平 (Horizontal) をクリックします。

    ポインタが pointer_Dim_Horizontal.gif に変わります。

  2. 寸法を配置する 2 つのエンティティを選択します。


    Esc キーを押すことで前の選択を取り消すことができます。例えば、水平寸法 (Horizontal Dimension) Tool_Horizontal_Dimensions_Relations.gif ツールを使用して複数のエンティティに寸法を配置する際、Esc キーを押すと、最後の選択が取り消されます。これは、寸法付けするつもりのないエンティティを誤って選択した場合などに便利です。

  3. 修正 (Modify) ボックスで値を指定し、button_Save_Modify.gif をクリックします。
  4. 寸法を配置する位置をクリックします。
