コーナー トリムの作成

コーナー トリム (Corner-Trim) ツールは、展開した板金部品のエッジや面から材料を切り落としたり、カットします。

コーナー トリムを作成するには：

  1. 板金部品を作成する。
  2. (板金ツールバーの) コーナー トリム（Corner-Trim）Tool_Corner_Trim_Sheet_Metal.gif をクリックするか、挿入 (Insert) > 板金 (Sheet Metal) > コーナー トリム (Corner Trim) をクリックします。
  3. コーナー トリム PropertyManager で、リリーフ オプションの下で、以下を設定します。
    1. コーナー エッジ (Corner edges) PM_corner_edges.gif のエッジを選択します。
    2. 全コーナーを集める (Collect all corners) をクリックします。
    3. リリーフ タイプ (Relief Type) の値を選択します。
    4. ベンドライン中心 (Centered on bend lines) を選択、または選択解除します。
    5. 半径 (Radius)、または、横の長さ（Side length）の値を設定します。
    6. 値を設定するために、厚みとの比率(Ratio to thickness) を選択します。
    7. ベンドに正接 (Tangent to bend) を選択します。
    8. 半径 (Radius) PM_Radius.gifの値を設定するために、フィレットされたコーナー追加 (Add filleted corners) を選択します。
  4. PM_OK.gif をクリックします。

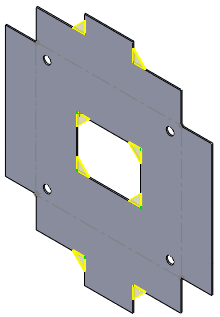

展開された部品への材料の追加と削除

展開された部品に材料を付け加えるか、あるいは引くために：

  1. コーナー トリム PropertyManager で、ブレーク コーナー オプションの下で、以下を設定します。
    1. コーナー エッジと/またはフランジ面 (Corner Edges and/or Flange Faces) PM_parameters.gif を選択。
    2. 全コーナーを集める (Collect all corners) をクリックします。

      全コーナーを集める は展開された状態のみで実行可能です。


    3. 内側のコーナーのみを選択、または選択解除します。
    4. ブレーク タイプ（Break type）を選択します。面取り (Chamfer) PM_shm_Chamfer.gif またはフィレット (Fillet) PM_shm_Fillet.gif。
    5. 距離 (Distance) PM_mate_distance.gif (面取り) または、半径 PM_Radius.gif (フィレット) の値を設定します。
  2. PM_OK.gif をクリックします。

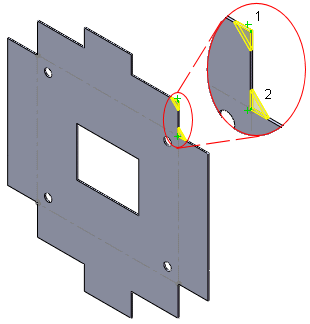

    1. 外側のコーナー：材料のカット

    2. 内側のコーナー:材料を追加
