曲率コームの表示

スケッチ エンティティの曲率コームを表示するには：

  1. スケッチを開き、スケッチ エンティティを右クリックし、曲率表示（Show Curvature Combs）を選択します。

    エンティティの曲率を示す、コームが表示されます。

    スプラインでは、湾曲する点でコームがスプラインと交差します。

    スケッチ エンティティをドラッグし、曲率が変化するのに伴い、コームの形状も変わります。

  2. 曲率スケール(Curvature Scale) PropertyManager で、スライダーを移動し、曲率コームのサイズと密度を調整します。

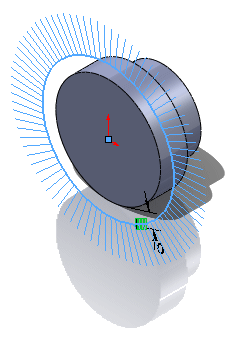

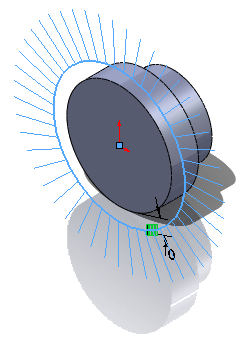

    curvature_combs_scale_01.gif curvature_combs_scale_02.gif
    スケール変更

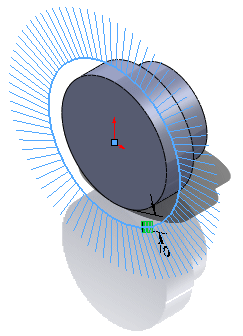

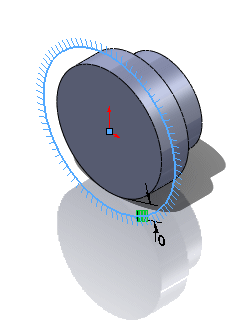

    curvature_combs_density_01.gif curvature_combs_density_02.gif
    密度(Density)

  3. PM_OK.gif をクリックします。

    コームは、スケッチを閉じる際も表示された状態になっています（スケッチがフィーチャー化されない限り）
