重複定義スケッチの手動修正

マニュアルで重複定義されたスケッチを修復するには：

  1. PropertyManager のメッセージ (Message) でマニュアル修復 (Manual Repair) をクリックします。

    スケッチの全ての拘束、寸法が、矛盾する寸法/拘束(Conflicting Relations/Dimensions)の下に表示されます。

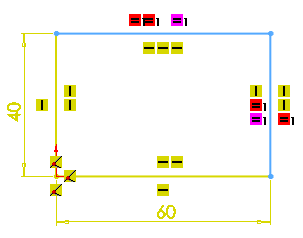

  2. それぞれの拘束あるいは寸法をそれをハイライトするようグラフィックス領域で選択します。

    例:

    = 等しい長さ/半径 1

  3. 削除（Delete）をクリックします。

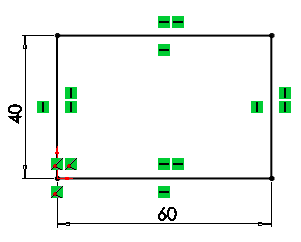

    有効な解決が見つかりました
    矛盾する寸法/拘束 (Conflicting Relations/Dimensions) で、一つ以上のアイテムを削除する場合、PM_undo_solution_set.gif をクリックして、それぞれの動作を取り消し、リストを再び有効にしてください。

  4. PM_OK.gif をクリックします。
