部品で新しいフィーチャーを作成するには、フィーチャーを配置する部品の面にスケッチします。
- モデルのスケッチしたい平坦な面を選択します。
- スケッチ ツールバーでスケッチ ツールをクリックし、スケッチ (Sketch)

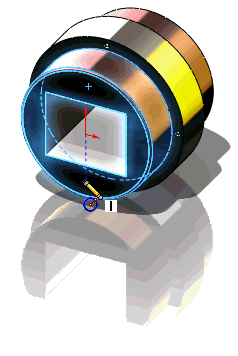

をクリックするか、 をクリックします。次の様になります：
- 適切なスケッチツールが表示され、モデル面上にツールをドラッグするように、スケッチは表示されます。
で グリッド表示 (Display grid) を選択すると、選択した面上にグリッドが現れます。
- SolidWorks のウィンドウ下部のステータス ラインの右側に編集中: スケッチが表示されます。
- 別の面でスケッチする場合は、現在のスケッチを終了し、新しい面を選択し、新しいスケッチを開始してください。
ラピッドスケッチを使用して、アクティブなスケッチ ツールで、任意の平坦な面、あるいは平面の上でスケッチを開くこともできます。
