中心線を使用した半径寸法と直径寸法の作成

複数の半径寸法や直径寸法を、その都度中心線を選択することなく作成できます。このタイプの寸法付けは、複数の直径寸法を必要とする回転ジオメトリのスケッチを作成する際に便利です。

半径寸法の中心線

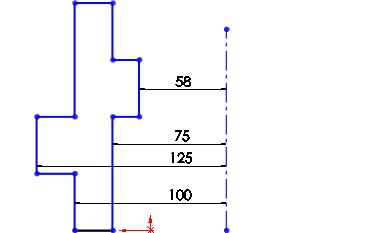

複数の半径寸法
Dimension Centerline Diameter

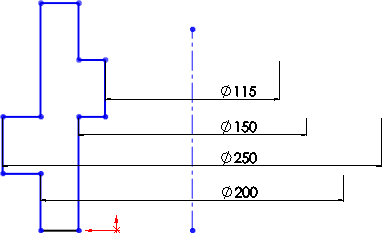

複数の直径寸法
  1. 中心線と、線または点を持つスケッチ内で、スマート寸法 (Smart Dimension)Tool_Smart_Dimensions_Relations.gif (寸法/拘束ツールバー) か、またはツール (Tools) > 寸法配置 > スマート寸法をクリックします。
  2. 中心線と、線または点を選択します。
  3. 半径を作成する場合は、ポインタを中心線の手前側へ移動します。直径を作成する場合は、ポインタを中心線の向こう側へ移動します。
  4. クリックして寸法を配置します。

    半径寸法の場合はポインタが pointer _smart_dimension_radial.gif に変わり、直径寸法の場合は Pointer Smart Dimension Diametral に変わります。

  5. 追加の寸法を作成するには、スケッチ内のその他の線または点を選択します。
