インポートされたあらゆる板金タイプの部品を SolidWorks の板金部品に変換することが可能です。
このインポートされた部品の厚みは一定である必要があります。
変換する部品にフォーム フィーチャーが含まれている場合、フォーム フィーチャーは削除されます。 変換後、フィーチャーを再適用してください。
インポートされた板金部品を変換するには：
- 部品をインポートします。
-
板金ツールバーの 板金に変換
をクリックするか、 をクリックします。
- PropertyManager の板金のパラメータ（Sheet Metal Parameters）で固定エンティティを選択します。
-

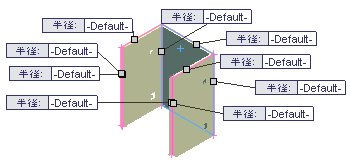

ベンド エッジ（Bend Edges）で全ベンドを集める（Collect All Bends）を選択します。
これにより、インポートされた部品にあらかじめ存在するすべてのベンドと部品の厚みが選択されます。
ベンド エッジは手動で選択することも可能です。
-
をクリックします。
