図面ビューを中心点を基準に回転

図面ビューを中心点を基準に回転するには：

  1. 表示ツールバーでビューの回転 (Rotate View) Tool_Rotate_View.png をクリックするか、拡大表示/パニング/回転 (Zoom/Pan/Rotate) > ビューの回転 (Rotate View) をクリックします。

    図面ビューの回転(Rotate Drawing View) ダイアログボックスが表示されます。

  2. 次のいずれかを行います。
    • ビューをドラッグして目的の角度まで回転させます。ビューは 45°単位でスナップしますが、任意の角度でドロップできます。ダイアログ ボックスに角度が表示されます。
    • ダイアログ ボックスの図面ビューの角度 (Drawing view angle) ボックスに角度を入力し、適用 (Apply) をクリックして回転を確認します。
    • 左矢印キーまたは右矢印キーを押します。図面ビューは、矢印キーに対し指定されている増分値に従い移動します。この値は、ツール (Tools) > オプション (Options) > システム オプション (System Options) > ビュー (View) > ビューの回転 (View rotation) で指定されます。
  3. オプションを設定し、適用をクリックします。

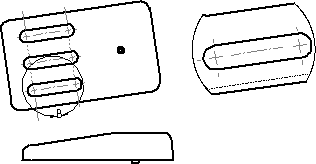

    依存ビューを表示方向の変更とともに更新:回転させているビュー(例:投影図)より作成されたすべてのビューを更新します。 rotate_view_dep_views.gif
    中心マークをビューと一緒に回転 rotate_view_center_marks.gif

  4. 閉じる（Close）をクリックしてダイアログボックスを閉じます。
