ゼロおよび負の値の寸法の作成

スケッチ寸法にゼロや負の値を指定できます。これは、エンティティの方向を反転する場合に役立ちます。

寸法 PropertyManager または修正 (Modify) ダイアログ ボックスで、次のように位置寸法の向きを反転します:
  • 反対方向 PM_reverse_direction.gif (PropertyManager) または寸法の方向を逆に設定 button_Reverse_Sense_Modify.gif (変更ダイアログ ボックス) をクリック
  • 負の値の入力

スケッチで位置寸法を反転するには：

  1. グラフィックス領域で位置寸法を選択します。
  2. PropertyManager の主要値で反対方向 PM_reverse_direction.gif をクリックします。

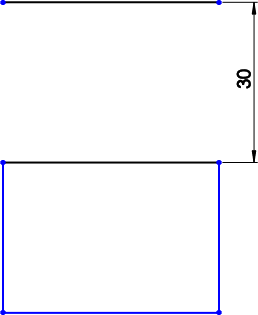

    オブジェクトは参照点に対して相対的な位置に反転します。このスケッチでは直線の位置が固定されており、その直線から矩形の上部までの寸法を変更します：

    反対方向 PM_reverse_direction.gif をクリックすると、矩形上部の線が上に 30 単位移動します。
