調和解析 - 詳細設定オプション(Harmonic - Advanced Options)

応答評価が行われる固有振動数を設定します。

各固有振動数の点数 各モードの応答評価が行われる、固有振動数点の最大数を設定します。解析ステップの合計数の上限は 1500 です。
各固有振動数の帯域幅 解析で考慮される各固有振動数点付近の固有振動数の解析範囲を設定する比率 R です。

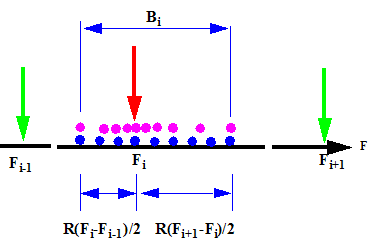

例: モード i の全範囲 Bi (R =1) は下のように (Fi - Fi-1)/2 から (Fi+1 - Fi)/2 まで拡張されます:

  • 解析固有振動数点は、解析で考慮される各固有振動数で使用されます。2つの連続したモードが非常に近い場合、ソフトウェアは、各固有振動数の点数(No. of points for each frequency)より小さい点数を使用します。
  • 最初のモードでは、Fi-1 は 0 と考えられます。最後のモードでは、帯域幅は固有振動数付近で対称になると考えられます。
  • 調和オプションで指定された振動数の上限が解析で考慮される最も高い固有振動数よりも大きい場合、各固有振動数の点数（No. of points for each frequency）入力は範囲の中で固有振動数点を定義するために使用されます。
補間

対数

解析固有振動数点は固有振動数付近において正確に反応を取り込むために対数で各固有振動数の近傍でまとめられます。解析固有振動数点は、上の図でピンクで表示されます。

線形（Linear）

解析固有振動数点は、帯域幅上で一様に配分されます。解析固有振動数点は、上の図で青で表示されます。
