平面上

このオプションは、すべての選択面が平面の場合にのみ使用できます。それぞれの面は異なる平面にあってもかまいません。それぞれの面は、その方向(第1方向、第2方向、垂直方向)に関連して拘束されます。

属性 値（Value）
固体メッシュに対応する可能性のあるDOF 3つの並進
シェルメッシュに対応する可能性のあるDOF 3つの並進と3つの回転
トラスの場合の可能なDOF 3つの並進
3D シンボル
変位量 回転量
選択できるエンティティ 平面のみ
並進

面の第一方向

面の第二方向

面の垂直方向
回転（シェルの場合のみ）

面の第一方向回り

面の第二方向回り

面の垂直方向回り

例(Example)

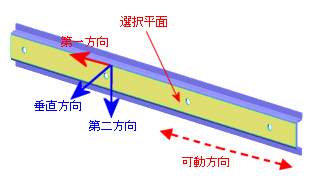

選択された平面（黄で表示）は、参照面の方向 1（Dir 1）など、破線の赤い矢印で示される方向にのみ移動できます。他の 2 方向（方向 2（Dir 2）や垂直方向（Normal））をゼロに設定すると、この条件が実行されます。

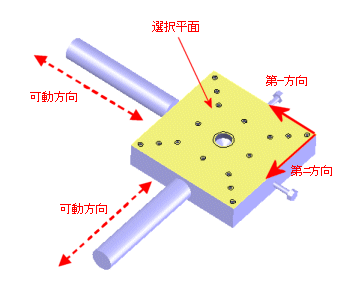

選択された平面（黄色で表示）は第一方向（Face Dir 1）と第二方向（Face Dir 2）に平行して移動します。垂直移動を 0 に設定すると、この条件が実行されます。

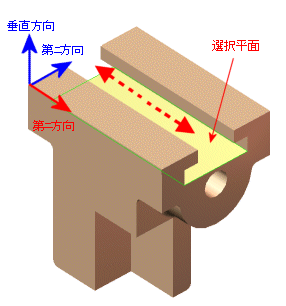

上に示される机は、グラウンド(破線の赤い矢印)上を自由に移動しますが、垂直移動(実線の青い矢印)はできません。 選択された平面（黄色で表示）は第一方向（Dir 1）と第二方向（Dir 2）で自由に並進できますが、垂直（Normal）方向では拘束されます。

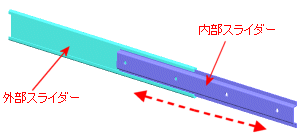

内部スライダーは破線の矢印の方向に対して平行に移動します。 平面上(On flat face)拘束タイプを使い、面の第二方向（Face Dir 2）と垂直方向（Normal）の変位量を 0 に設定します。
