| オフセットとリリーフ（矩形、長楕円、または無理曲げ）が適用された複数エッジ上のとめつぎフランジはオフセット付きでは作成されません。 フランジ面の開始位置にフランジのスケッチがオフセット値ゼロで作成されます。
|
フランジ開始面のスケッチ
|
| 材料を外側へ（Material Outside）、または材料を内側へ（Material Inside）の位置タイプをもち、平坦でない側面をもつとめつぎフランジは認識されません。

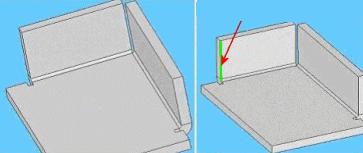

ハイライト表示されている側面は、平坦でないため、とめつぎフランジは認識されません。
|
 |
| 選択したエッジがこれらに対して正接している円形状の円弧によって分かれている場合、とめつぎフランジは、認識されません。
|
選択したエッジを分ける円形状のエッジ |
| フランジ/ベンド面がフィーチャーの交差、または別の理由によってトリムされている場合、とめつぎフランジは認識されません。
|
 |
複数エッジ上のとめつぎフランジは、これらの条件では不正確に認識されます：
- 長楕円（Obround）リリーフ タイプ
- 長楕円は、フランジに接続しているベンドで重なっています。
|
 |
２つの半分の長楕円として認識されています。 |
| FeatureWorks を実行すると、重複する面/エッジは、マージされます。 複数エッジ上のとめつぎフランジでは、側面が分割されている場合、これらは、組み合わせられ、単一の面が作成されます。
|
 |
|
| 平坦でない開始側面と平坦な終了側面をもつとめつぎフランジは認識されません。
この例では、時計周りにフランジ面を選択すると、認識は成功しますが、半時計周りに選択すると、認識は失敗します。
|
 |
| 平坦な面 |
平坦でない面 |
| 分割エッジ上に作成したとめつぎフランジでは、ステップ バイ ステップ認識後、２つの分割エッジは、１つのエッジとしてマージされ、ジオメトリは変更されます。
|
適用前 |
適用後 |
