スケッチ図 (Sketch Picture) PropertyManager の 2 ページ目は、ベクトル データを作成するためにアウトラインのトレース、あるいは色による領域の選択ができます。必要に応じて保存と編集が可能なスケッチが作成されます。
次のようなものから変換したものを含めて使用できます：
- 会社ロゴ
- スキャンした幾何形状デザイン:
スケッチ図 (Sketch Picture) PropertyManager の 2 ページ目はアドインとしてのみ利用可能です。 をクリックして、ダイアログ ボックスで自動トレース (Autotrace) を選択します。
をクリックし、スケッチ図(Sketch Picture) PropertyManager の 2 ページ目から、これらのパラメータをラスター データをベクトル データに変換するために適用します：
トレース設定
| |
選択ツール
|
|
長方形部分を選択するために使用
(Use to select rectangular areas)
|
長方形部分を選択。
|
|
フリーハンド領域の選択のために使用
（Use to select freehand areas）
|
不規則な形状の部分を選択するには、連続した、直線的な、または曲がった線をトレースします。
|
|
多角形領域の選択のために使用
(Use to select polygonal areas)
|
多角形領域を選択するには、連続した、直線をトレースします。
|
|
色の選択のために使用
(Use to select color)
|
色に基づく部分を選択します。
|
|
|
|
色の選択のために使用 (Use to select color) 選択ツールで選択した色を表示します。 |
| |
トレース開始
|
領域、または色の選択の結果を表示します。 |
プレビューの設定
|
ソース イメージ表示
|
|
|
トレース ジオメトリ表示
|
変換のために選択されたアイテムを選択/選択解除します。 |
|
|
|

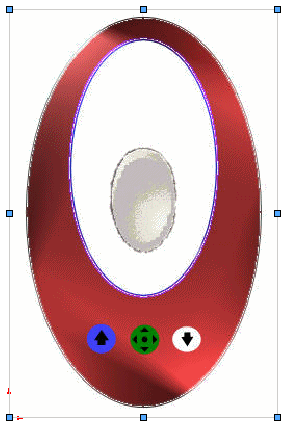

ソース イメージ表示(Show source image) が選択されました |
ソース イメージ表示 (Show source image) とトレース ジオメトリ表示 (Show traced geometry) が選択されました |
|
|
ソース イメージ表示が選択解除され、トレース ジオメトリ表示が選択されました。 |
調整
すべてのスライダーは、ソースイメージのレベルを調節します。
適用
|
適用
|
トレースジオメトリを有効にするために、適用(Apply) をクリックします。 |
トレース ジオメトリは、スケッチ図 (Sketch Picture) PropertyManager を終了するまで、.sldprt ファイルとして保存することができる SolidWorks ジオメトリにはなりません。
