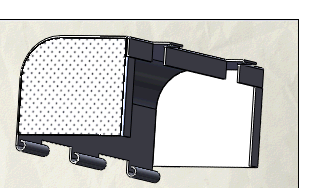

新しいコスメティック穴パターン フィーチャーを使用すると、完全にモザイク式のソリッド モデルを表示する代わりに、ねじ山を定義して穴のパターンを表示できます。パターンジオメトリはただ表面的なものであるので、 再構築時間は大幅に減少します。
コスメティック穴パターンは、平坦または平行な面のみに適用できます。
RealView が ON の間、図面のシェイディング モードでコスメティック穴パターンを表示できます。
コスメティック穴パターンを作成するには：
-
タスクパネルから、外観、シーン、デカル
（Appearances, Scenes, and Decals）タブを選択します。
-
外観（Appearances）で、をクリックし、次にコスメティック穴パターン（cosmetic hole pattern）をダブルクリックするか、グラフィックス領域にドラッグします。
他の外観（Appearances）では事前に面の選択が必要です。コスメティック穴パターンでは事前の選択は動作しません。
-
PropertyManager で、境界フィル
（Fill Boundary）の面を選択します。
-
パターン レイアウト（Pattern Layout）で：
-
レイアウトを選択します。
-
間隔のオプションを設定します。
-
パターン方向を決定するため、エッジを選択します。
-
シード タイプ（Seed Types）で：
- シード タイプを選択します。
-
サイズのオプションを設定します。
-
をクリックします。
