累進寸法の変更

ショートカット メニューのコマンドを使用して累進寸法を変更できます。

累進寸法を変更するには：

  • 累進寸法を右クリックし、表示オプション（Display Options）を選択し、次のオプションから選択します:
    オプション 説明
    累進寸法整列 (Align Ordinate) 0.0 累進寸法に合わせてすべての寸法を整列します。
    ジョグ（Jog） 寸法の引出線を折れ線として表示し、位置を変更することもできます。
    自動再ジョグ (Re-Jog Ordinate) 累進寸法に対して自動ジョグ アルゴリズムを適用します。

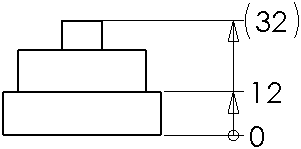

    括弧で表示 選択した寸法を括弧で表示します。
    検査用として表示（Show as Inspection） 選択した寸法を検査用寸法として表示します。
