穴テーブルの作成

  1. テーブル ツールバーで穴テーブル (Hole Table) Tool_Hole_Table.gif をクリックするか、挿入 (Insert) > テーブル (Tables) > 穴テーブル (Hole Table) をクリックします。
  2. PropertyManager でオプションを設定します。
  3. グラフィックス領域で頂点を選択し、原点（origin）を指定します。

    データムの頂点を定義するために、X 軸、Y 軸を選択できます。また、テーブルを配置した後、原点データムを新しい位置にドラッグできます。
    hole_table_vertex.gif hole_table_angled.gif
    原点として選択した頂点 X 軸および Y 軸として選択したエッジ

  4. それぞれの穴エッジを選択するか、モデル面を選択し、面境界内のすべてのカット ループを選択します。

    図面ビューがワイヤフレーム (Wireframe) tool_Wireframe_View.png または隠線表示 (Hidden Lines Visible) Tool_Hidden_Lines_Visible_View.png で表示されている場合、穴テーブルに含める反対の面から非貫通穴を選択できます。これらの穴には裏面（FAR SIDE）というラベルが付けられます。

  5. テーブルに追加の図面ビューを含めるために、 PropertyManagerで、次の図面ビュー(Next View) をクリックし、ステップ３と４を繰り返してください。
  6. PM_OK.gif をクリックします。
  7. アンカーポイントに添付（Attach to anchor point）が選択されていない場合は、グラフィックス領域をクリックし、テーブルを配置します。

    テーブルが図面に配置され、穴の近くに注記が追加されます。

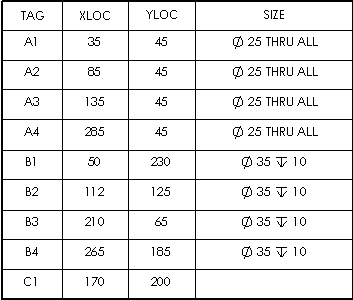

    hole_table2.gif hole_table2.gif
