SolidWorks でモデルを作成

次に、SolidWorks アプリケーションでモデルを作成し、機能のエクスポート方法を確認します。

1. CircuitWorks で SolidWorks > モデル生成 （ツール タブ）を選択し、CircuitWorks ダイアログボックスで 生成 をクリックします。



   SolidWorks モデルが表示される際、SolidWorks FeatureManager デザイン ツリーには経路、レイヤー、ビア、パッド、穴、およびフィル領域が含まれています。

2. FeatureManager デザイン ツリーで previewpcb<1> 構成要素を展開し、SolidWorks モデルの導電性または誘電体のレイヤー、穴、禁止領域、ビアなどの電気系 CAD ファイル機能を確認します。

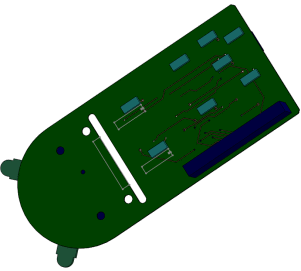

   1. モデルを回転する。

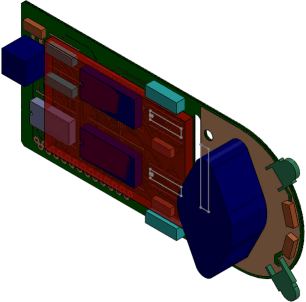

   2. 回転したモデルの 3 番目の導電性のレイヤーを選択します。



   3. 最初の誘電体のレイヤーを選択します。

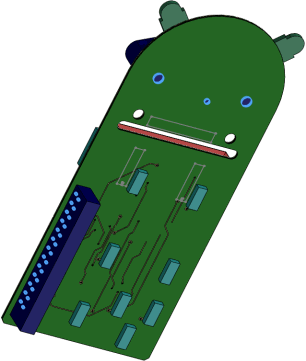

   4. PTH、スルーホールを選択します。



   5. ビアを選択します。



   6. フィルターされたビアの位置を拡大表示します。これらはモデルには表示されません。



3. SolidWorks アプリケーションでモデルを My_previewpcb.sldasm という名前で保存します。
4. SolidWorks アプリケーションで CircuitWorks > CircuitWorks へエクスポート をクリックします。
   エクスポートされた電気系 CAD モデルにはビア、フィル領域、パッドなどは含まれません。CircuitWorks がこれらの機能をエクスポートしないためです。

5. SolidWorks アプリケーションでモデルを閉じます。
