サブモデリング スタディの作成

サポート フレームのボディのみが含まれるサブモデリング スタディを作成します。

1. デフォルトのメッシュ設定で Ready-Pressure スタディを実行します。
2. 解析が完了したら、Ready-Pressure を右クリックして Create Submodeling study をクリックします。

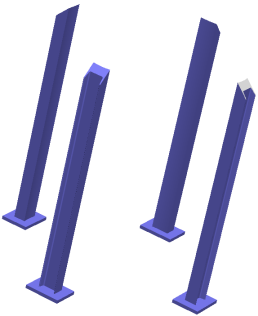

3. サブモデルに含めるボディのリストで、8 つのボディ（4 本の支持脚と 4 つのプレート）を選択します。



4. をクリックします。

   Submodel-1 スタディが作成されます。 親スタディの変位フィールドがカット境界のサブモデルに転送されます。
