로프트 피처 유형에 맞게 PropertyManager 옵션을 지정합니다.
시작/끝 구속
시작 구속과 끝 구속 |
구속을 적용하여 시작 프로파일과 끝 프로파일에 탄젠시를 조절합니다. 다음 중 하나를 선택합니다.
기본값
|
(최소 세 개의 프로파일). 첫번째와 마지막 프로파일 사이에 스크라이브된 포물선의 근사치를 구합니다. 포물선으로부터의 탄젠시가, 맞는 조건을 지정하지 않았을 때 좀 더 예측 가능하고 자연스러운 로프트 곡면을 작성합니다.

|
없음
|
탄젠시 구속이 적용되지 않습니다 (0 곡률).

|
방향 벡터
|
방향 벡터로 사용하는 선택한 요소에 준하여 탄젠시 구속을 적용합니다. 방향 벡터 를 선택하고, 구배 각도와 시작 탄젠시 길이나 끝 탄젠시 길이를 지정합니다.
|
프로파일에 수직
|
시작 프로파일이나 끝 프로파일에 수직인 탄젠트 구속을 적용합니다. 구배 각도를 지정하고 시작 탄젠시 길이나 끝 탄젠시 길이를 지정합니다.
|
면 탄젠트
|
(로프트를 기존 지오메트리에 첨부할 때 사용 가능). 인접해 있는 면들을 선택한 시작 프로파일이나 끝 프로파일에 탄젠트가 되도록 합니다.
|
면 곡률
|
(로프트를 기존 지오메트리에 첨부할 때 사용 가능). 완만하고 섬세한 일정 곡률 로프트를 선택한 시작 또는 끝 프로파일에 부가합니다.
|

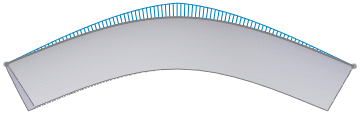

시작 또는 끝 구속이 적용되지 않은 로프트의 미리보기

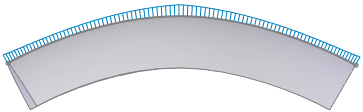

면 곡률이 적용된 로프트

|
다음 면 (시작 구속이나 끝 구속으로 면에 탄젠트 또는 면에 곡률을 선택했을 때만 사용 가능) |
사용할 수 있는 면 사이에 로프트를 전환합니다. |
방향 벡터 (시작 구속이나 끝 구속으로 방향 벡터를 선택했을 때만 사용 가능) |
방향 벡터로 사용하는 선택한 요소에 준하여 탄젠시 구속을 적용합니다. 로프트가 선택한 선형 모서리선 또는 축에 접하거나 선택한 평면의 기준에 접합니다. 방향 벡터를 지정하기 위해 꼭지점 한 쌍을 선택할 수도 있습니다. |
구배 각도 (시작 구속이나 끝 구속으로 방향 벡터 또는 프로파일에 수직을 선택했을 때만 사용 가능) |
시작 프로파일이나 끝 프로파일에 구배 각도를 적용합니다. 필요하면, 반대 방향 을 클릭합니다. 안내 곡선을 따라 구배 각도를 적용할 수도 있습니다.
|
시작 탄젠시 길이와 끝 탄젠시 길이(시작 구속과 끝 구속으로 없음을 선택했을 때만 사용 가능) |
로프트에 영향을 주는 정도를 조절합니다. 탄젠시 길이의 효과는 다음 단면까지로 제한됩니다. 필요하면, 탄젠트 반대 방향 을 클릭합니다.
|
모두 적용
|
전체 프로파일 모든 구속을 조절하는 핸들을 표시합니다. 개별 통제를 허용하는 여러 개의 핸들을 표시하려면, 이 옵션을 선택하지 않습니다. 핸들을 끌어 탄젠트 길이를 조절합니다.
 |
 |
모두 적용을 선택한 상태 각 프로파일당 한 개의 핸들이 전체 프로파일에 대한 구속을 제어합니다.
|
모두 적용을 선택하지 않은 상태 각 프로파일당 여러 개의 핸들이 각 프로파일의 개별 선분에서 구속의 정도를 제어합니다.
|
|
안내 곡선
|
안내 곡선 영향
|
로프트에 안내 곡선이 영향을 주는 정도를 조절합니다. 예제: 두 개의 프로파일과 한 개의 안내 곡선
다음 중 하나를 선택합니다.
다음 안내 곡선
|
안내 곡선이 다음 안내 곡선까지 연장됩니다.
|
다음 코너까지
|
안내 곡선이 다음 꼭지점까지 연장됩니다. 여기서 꼭지점이란 프로파일의 코너를 말합니다. 즉, 서로 공통된 접선이나 동등한 곡률로 구속되지 않은 두 개의 연속된 스케치 요소입니다.
|
다음 모서리선
|
안내 곡선 영향이 다음 모서리선까지만 연장됩니다.
|
글로벌
|
안내 곡선이 전체 로프트까지 연장됩니다.
|
|
|
안내 곡선
|
로프트를 조절할 안내 곡선을 선택합니다. |
|
위로 이동 및 아래로 이동 |
안내 곡선의 순서를 조절합니다. 안내 곡선 을 선택하고 프로파일 순서를 조절합니다. |
|
안내 탄젠시 유형
|
로프트가 안내 곡선을 만나는 탄젠시를 조절합니다. 다음 중 하나를 선택합니다.
없음
|
탄젠시 구속이 적용되지 않습니다.
|
프로파일에 수직
|
안내 곡선의 평면에 수직인 탄젠시 구속을 적용합니다. 구배 각도를 지정합니다.
|
방향 벡터
|
방향 벡터로 사용하는 선택한 요소에 준하여 탄젠시 구속을 적용합니다. 방향 벡터 를 선택하고, 구배 각도를 지정합니다.
|
면 탄젠트
|
(안내 곡선이 기존 지오메트리의 모서리선에 있을 때 사용 가능). 인접 면들 사이에 부드러운 전이를 만들며 안내 곡선의 경로를 따라 있는 면 사이에 측면 탄젠시를 추가합니다.
측면 탄젠시를 사용할 때 최상의 결과를 보려면, 프로파일들이 개별 프로파일이 안내곡선과 만나는 점에서 탄젠시 면들과 접해야만 합니다. 이상적인 공차값은 2도 이하입니다. 30도 오프 탄젠시까지의 연결점을 가진 프로파일을 사용할 수 있습니다.
|
|
|
방향 벡터 (안내 탄젠시 유형에서 방향 벡터를 선택했을 때 사용할 수 있음). |
방향 벡터로 사용하는 선택한 요소에 준하여 탄젠시 구속을 적용합니다. 로프트가 선택한 선형 모서리선 또는 축에 접하거나 선택한 평면의 기준에 접합니다. |
|
구배 각도 (시작 구속이나 끝 구속으로 방향 벡터 또는 프로파일에 수직을 선택했을 때만 사용할 수 있음). |
지오메트리가 허용할 때마다, 안내 곡선을 따라 로프트에 구배 각도를 적용합니다. 필요하면, 반대 방향 을 클릭합니다.
|
스케치 도구
SelectionManager을 사용해서 스케치 요소를 선택할 수 있도록 합니다.
|
스케치 끌기
|
끌기 모드 사용. 로프트 피처를 편집할 때, 로프트를 위해 정의된 프로파일이 있는 3D 스케치에서 3D 스케치 선, 점 또는 평면을 끌 수 있습니다. 3D 스케치는 끌면서 업데이트 됩니다. 3D 스케치를 편집해서 치수 도구를 사용해서 프로파일의 치수를 지정할 수 있습니다. 로프트 미리보기가 끌기가 끝날 때나 3D 스케치 치수를 편집할 때 업데이트 됩니다. 끌기 모드를 종료하려면, 스케치 끌기를 다시 클릭하거나 PropertyManager의 다른 선택 목록을 클릭합니다. 비디오: 로프트에서 스케치 끌기
|
|
스케치 끌기 취소
|
이전의 스케치 끌기 실행을 취소하고 이전 상태로 미리보기를 되돌립니다. 여러 끌기와 치수 편집의 실행을 취소할 수 있습니다. |
얇은 피처
얇은 피처 스윕을 작성하기 위해 선택합니다.
얇은 피처 유형
|
얇은 피처 로프트 유형을 선택합니다. 다음 중 하나를 선택합니다.
한 방향
|
두께 값을 사용하여 프로파일에서 한 방향으로 돌출한 얇은 피처를 작성합니다. 필요하면, 반대 방향 을 클릭합니다.
|
중간 평면
|
양쪽 방향에 같은 두께 값을 적용하여 프로파일을 기준으로 양쪽 방향으로 얇은 피처를 작성합니다.
|
양 방향
|
프로파일에서 두 방향으로 얇은 피처를 작성합니다. 두께 와 두께 에 각기 값을 지정합니다.
|
|
옵션
탄젠트면 병합
|
해당 로프트 선분이 접할 경우 결과 로프트에서 해당 곡면이 접하게 만듭니다. 평면, 원통형, 또는 원추형 모양이 될 수 있는 면은 유지됩니다. 다른 인접 면은 병합되고 단면이 서로 인접하게 됩니다. 스케치 원호는 자유 곡선으로 전환될 수 있습니다.
|
|
|
미리보기를 사용하여 프로파일을 스케치합니다.
|
|
|
탄젠트면 병합 옵션을 사용하지 않은 로프트
|
|
|
탄젠트면 병합 옵션을 사용한 로프트
|
로프트 닫기
|
로프트 방향을 따라 막힌 바디를 작성합니다. 이는 마지막 스케치와 처음 스케치를 자동으로 연결합니다.
|
|
|
닫힌 로프트를 선택하지 않은 로프트
|
|
|
닫힌 로프트를 선택한 로프트 |
미리보기 표시
|
로프트의 음영 미리보기를 표시합니다. 이 옵션을 선택하지 않으면, 경로와 안내 곡선만 표시됩니다. 오른쪽 클릭하여 바로가기 메뉴에서 투명 미리보기와 불투명 미리보기 사이를 전환할 수도 있습니다. |
|
|
투명 미리보기
|
|
|
불투명 미리보기
|
합치기 결과
|
모든 로프트 요소를 합칩니다. 이 옵션을 선택하지 않으면, 로프트 요소가 모두 합쳐지지 않습니다. |
피처 영역
피처로 영향을 주고자 하는 바디를 지정합니다.
