새 보강대 피처를 작성하거나 기존 보강대 피처를 편집할 때, 보강대 PropertyManager가 열립니다.
왼쪽
스케치의 왼쪽에만 재질을 더합니다.
양면
스케치의 양면에 재질을 동일하게 더합니다.
오른쪽
스케치의 오른쪽에만 재질을 더합니다.
구배를 추가하면 스케치 평면에서나 벽 인터페이스에서의 두께를 지정할 수 있습니다. 다음 중 하나를 선택합니다.
스케치 평면에서
벽 인터페이스에서
평행 평면에 그려진 열린 스케치를 사용하는 보강대 스케치
다음 중 하나를 선택합니다.
스케치에 평행
스케치에 평행하게 보강대를 생성합니다.
스케치에 수직
스케치에 수직으로 보강대를 생성합니다.
바깥쪽으로 구배(구배 켜기/끄기를 선택했을 때 사용 가능)
바깥쪽 구배 각도를 만듭니다. 이 옵션을 선택하지 않으면, 안쪽 구배 각도가 만들어집니다.
베이스 파트의 평면에서 오프셋된 평면에 스케치를 작성합니다.
선형 패턴
스케치 프로파일이 경계에 닿을 때까지 스케치에 수직인 방향으로 보강대를 만듭니다.
자연형
스케치 프로파일을 보강대가 경계에 닿을 때까지 연장하여 보강대를 작성합니다. 예를 들어, 스케치가 원호이면, 자유형 보강대는 원 방정식을 따라 그대로 연장됩니다.

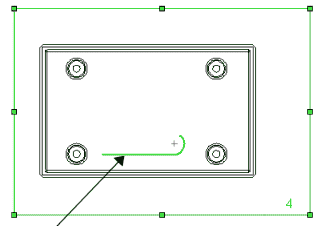

이 예제에서는 보강대가 경계선까지 원을 그리며 연장됩니다. 스케치의 다른 한 쪽 끝은 경계선까지 직선으로 연장됩니다.
예제: 참조 프로파일 구배를 사용한 보강대 피처
