보조도 라벨에 문서 수준 제도 설정을 지정할 수 있습니다.
이 페이지를 열려면 도면을 연 상태에서 옵션
(표준 도구 모음)을 클릭하고 문서 속성 탭을 선택한 다음 를 선택합니다.

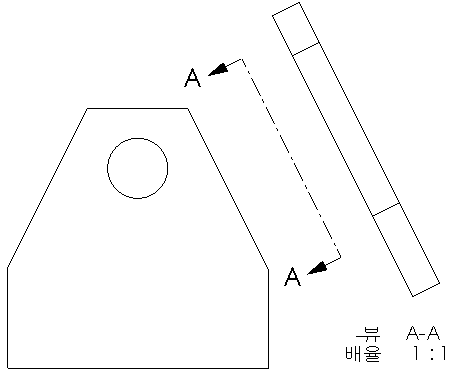

뷰 라벨 텍스트의 예

라벨 옵션
표준 규격대로 |
기본 표준 규격에 따릅니다. 뷰 라벨 파라미터를 수정하려면 이 옵션을 선택 취소합니다:
- 이름. 뷰 라벨에 표시할 제목을 선택하거나 원하는 제목을 입력합니다.
- 라벨. 모체 뷰 라벨과 같은 라벨 문자를 뷰 라벨에 표시할 것인지를 선택합니다.
- 배율. 배율의 라벨을 선택하거나 원하는 라벨을 입력합니다.
- 표시 기호. 배율 표시 옵션을 선택합니다:
- 배율을 표시 기호로 분리하여 두 글자로 표시:
- 배율을 X 앞에 두 숫자의 비율로 표시하려면, # X를 선택합니다.
- 배율을 숨기려면, <없음>을 선택합니다.
- 라벨 표시 옵션:
- 스택. 배율 위에 뷰 라벨을 스택으로 표시합니다.
- 일직선. 같은 선에 이름과 라벨을 표시합니다.
|
뷰 위에 라벨 표시 |
뷰 위에 라벨을 표시합니다. |
