판금 게이지 테이블에는 지정한 재질의 물성치가 저장됩니다. 이 판금 게이지 테이블은 베이스 플랜지 작성 중 PropertyManager에서 사용할 수 있습니다.
판금 게이지 테이블을 사용해 다음을 지정할 수 있습니다.
게이지 테이블에는 다음 두 종류가 있습니다.

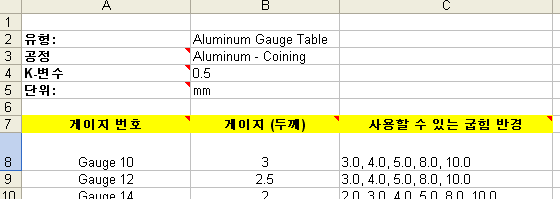

- 기본형. 기본형 게이지 테이블에는 K-변수, 게이지 값, 게이지 두께 및 사용 가능한 반경이 있습니다.
- 게이지 테이블/굽힘 테이블 조합. 한 테이블에서 게이지 테이블과 굽힘 테이블을 사용합니다. 이 테이블에는 굽힘 허용 및 굽힘 차감 테이블이 조합되어 있어 게이지 값을 지정할 수 있습니다.
베이스 플랜지를 작성한 후 FeatureManager 디자인 트리에서
판금
을 마우스 오른쪽 버튼으로 클릭하고
피처 편집을 선택하면 판금 게이지 테이블이 열립니다.

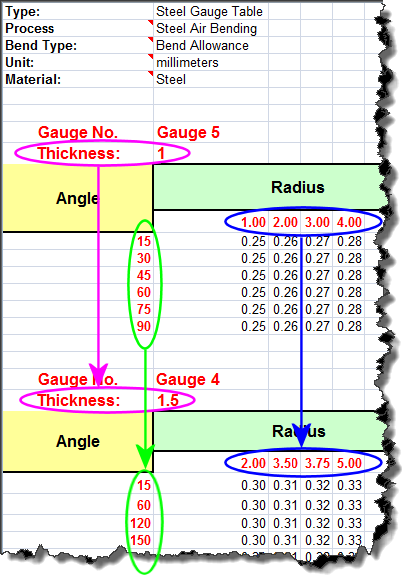

판금 게이지/굽힘 테이블을 사용해서 단일 테이블로 두께와 굽힘값 모두를 지정합니다.
기본 게이지 테이블 값 무시
파트 전체에 값을 지정하기 위해 판금 게이지 테이블을 사용 할 수 있습니다. 이것을 기본값이라고 합니다. 그러나 피처 또는 굽힘마다 K-변수, 굽힘 허용 및 굽힘 차감을 수정할 수 있습니다. PropertyManager에서 사용자 정의 굽힘 허용을 선택하고 필요한 항목을 선택하여 수정할 수 있습니다.
파트 전체에 값을 지정하기 위해 판금 게이지 테이블을 사용할 수 있습니다. 이것을 기본값이라고 합니다. 그러나 (베이스 플랜지를 제외하고) 특정한 값을 사용하는 피처에 대한 판금 게이지 테이블에서 기본값과 다른 굽힘 반경 값을 지정할 수 있습니다.
- 기본 반경 사용을 선택하면 판금 게이지 테이블에서 한 개의 일반 굽힘 반경 값을 모든 하위 피처에 사용할 수 있습니다.
- 게이지 테이블 사용을 선택하면 사용하는 굽힘 반경 값이 판금 게이지 테이블의 기본값과 다릅니다.
- 기본 반경 사용 및 게이지 테이블 사용 선택을 모두 취소한 경우에는 굽힘 반경 값을 입력할 수 있습니다.
판금 게이지 테이블 작성
SolidWorks 프로그램에서 테이블의 위치: 설치_디렉토리\lang\언어\Sheet Metal Gauge Tables.
판금 게이지 테이블을 작성할 때, 수치 사이를 구분하기 위해 세미콜론(;)을 사용합니다.
게이지 테이블을 사용하면 반경과 각도가 달라질 수 있습니다. 그러나 두께와 반경 값을 오름차순으로 나열해야 합니다.
