어셈블리의 용접 비드

단순화된 용접 비드를 어셈블리에 추가할 수 있습니다. 단순화된 용접 비드는 간략화된 단순한 모양의 용접 비드를 생성합니다.

용접 비드를 어셈블리에 추가하려면 다음 중 하나를 수행합니다.

• 어셈블리 피처 (CommandManager의 CommandManager의 탭)를 클릭하고 용접 비드 를 클릭합니다.
• 삽입 > 어셈블리 피처 > 용접 비드를 클릭합니다.
• 용접 비드(용접 도구 모음)를 클릭합니다.

용접 비드에 대한 자세한 내용은 용접 비드을 참고합니다.

도면의 용접 테이블에 대한 자세한 내용은 용접 테이블을 참고합니다.

어셈블리의 용접 비드에 대한 참고 사항:

• 용접 비드는 두 개의 부품에만 적용할 수 있습니다(세 개 이상 아님). 예를 들어, 이 어셈블리에서 막대를 두 개의 평판에 용접하려면 두 개의 용접 비드가 필요합니다.

  첫 번째 용접 비드:	두 번째 용접 비드:

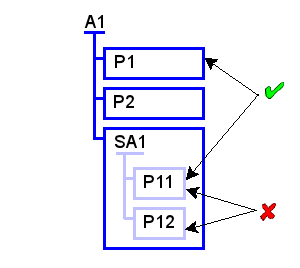

• 용접 비드는 상위 부품(파트나 하위 어셈블리) 사이에만 추가할 수 있습니다 . 예제: 어셈블리에는 두 개의 파트(P1 및 P2)와 한 개의 하부 어셈블리(SA1)가 있습니다. 하부 어셈블리에는 두 개의 파트(P11 및 P12)가 있습니다.
  • 용접 비드를 상위 파트와 상위 하위 어셈블리 사이에 추가하는 것이므로 용접 비드를 P1과 P11 사이에 추가할 수 있습니다.
  • P11과 P22는 동일한 하위 어셈블리의 부품이므로 이 사이에 용접 비드를 추가할 수 없습니다. 하위 어셈블리 문서를 열어 용접 비드를 추가합니다.

• 간략화된 부품 사이에 용접 비드를 추가할 수 있습니다. 용접 비드는 일반적으로 그래픽 영역과 FeatureManager 디자인 트리의 용접 폴더 에 나타납니다.
  하위 어셈블리가 간략화된 상태이면 그 안에 포함된 용접은 그래픽 영역이나 FeatureManager 디자인 트리에 나타나지 않습니다.
