SolidWorks, DWG, DXF 파일에서 설계용 클립아트를 재활용 할 수 있습니다.
설계용 클립아트 사용하기
SolidWorks 파일 및 모델 검색
을 사용하여 특정 폴더를 검색하고 파일을 찾아 색인하고 SolidWorks에서 다시 사용할 수 있는 데이터를 찾아냅니다.
- 파트는 피처(돌출 및 컷), 스케치, 블럭으로 색인됩니다.
- 피처는 스케치로 색인됩니다.
- 도면은 일반 테이블 및 블럭으로 색인됩니다.
- DWG/DXF 파일은 테이블, 블럭, 뷰로 색인됩니다.
디자인 클립아트가 파일을 색인할 때, 원본 파일에는 변경이 없습니다.
SolidWorks 검색 사용하기
파일 색인 작업 중 작성된 이미지가 파일 및 모델을 위한 SolidWorks 검색 사용 시
검색 탭
에 축소판 이미지로 표시됩니다. 축소판 이미지를 SolidWorks 파일로 끌어가 색인 요소를 다시 작성합니다.
검색 결과에서, 색인된 축소판 이미지를 선택하고 상황별 도구 모음에서
를 클릭하여 검색 결과 창에서 색인된 요소의 축소판 이미지를 봅니다.
SolidWorks 검색 상자 가 요소의 경로를 표시합니다. 검색 창에서, 요소가 종류 및 검색 위치에 따라 필터됩니다.

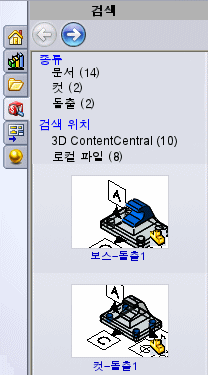

예를 들어, 아래 이미지에서
보스-돌출1을 선택하면,
검색 결과 창에 색인된
스케치3의 축소판 이미지가 표시됩니다.
돌출 파트의 경로가 SolidWorks 검색 상자에 표시됩니다.
