DimXpert 공차 상태 표시 도구는 주로 치수 및 공차 차원에서 완전 구속, 불완전 구속 및 초과 구속된 제조 피처를 찾아냅니다. 하지만 피처 간의 특정 기하 관계와 주석 보기에 상대적인 각 피처의 방향도 고려합니다.

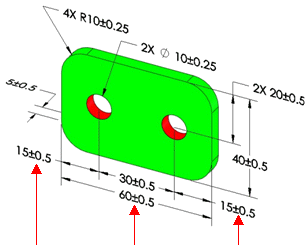

이 네 피처에 부가된 치수 중 어느 하나를 제거하면 초과 구속 상태가 됩니다.
목차

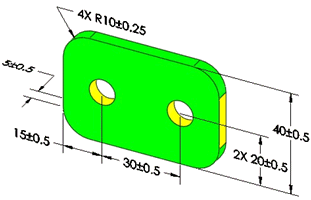

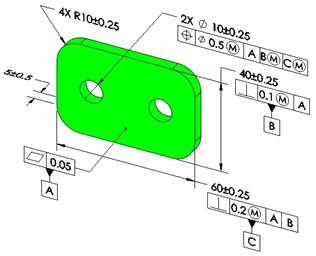

기하 공차가 아닌 가감 공차만을 사용하면, 파트의 완전 구속을 방해하는 여러 경우가 있습니다. 가장 흔한 예는 공용 중심선과 축에 피처를 작성하는 경우 (피처 간의 거리가 0)입니다.
파트용 DimXpert는 공차 상태를 검사할 때 피처의 수직 및 수평 구속조건을 인식합니다.
파트용 DimXpert는 치수, 공차, 구속 상태에서 평면과 원통 사이의 탄젠시를 고려합니다. 모든 파트용 DimXpert는 탄젠시 구속을 지원하고 고려합니다.
