판금 파트에 있는 로프트 굽힘은 로프트로 연결된 두 개의 개곡선을 사용합니다. 베이스-플랜지 피처는 로프트 굽힘 피처와 함께 사용되지 않습니다.
|
|

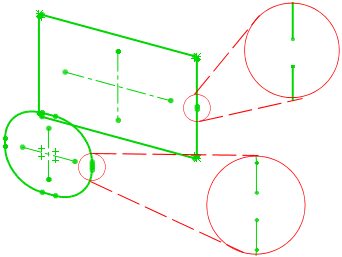

| 두 개의 열린 프로파일 스케치로 시작합니다. |
로프트 굽힘을 사용하여 솔리드 피처를 작성합니다. |
|
| 로프트 굽힘이 완성됩니다. |
로프트 굽힘의 특성:
- 대칭 복사 할 수 없습니다.
- 다음을 가진 두 개의 스케치가 필요합니다.
- 날카로운 모서리가 없는 열린 프로파일.
- 전개도의 정확성을 위한 정렬된 열린 프로파일.
- 각 스케치에 있는 프로파일 선분은 같은 유형입니다.
스케치가 평행 평면에 있을 필요는 없습니다. 하지만 굽힘선은 스케치가 평행 평면에 있을 때만 전개도에 나타납니다. 굽힘선은 브레이크 밟기 제조 방법으로 제조할 수 있는 로프트 굽힘 형상에만 유효하고 여기에 적용할 수 있습니다.
- K-변수는 다음 조건을 충족하는 스케치에서 로프트 굽힘이 작성되는 경우에만 로프트 굽힘의 전개도에 적용됩니다.
- 두 스케치의 평면이 평행합니다.
- 두 스케치의 선형 선분과 비선형 선분의 개수가 동일합니다.
- 첫 번째 스케치의 각 선형 스케치 선분에 대해 두 번째 스케치에 대응하는 평행 스케치 선분이 있어야 합니다.
- 첫 번째 스케치의 각 비선형 스케치 선분에 대해 두 번째 스케치에 끝 탄젠트가 첫 번째 스케치의 비선형 선분과 같은 방향인 대응하는 비선형 스케치 선분이 있어야 합니다.

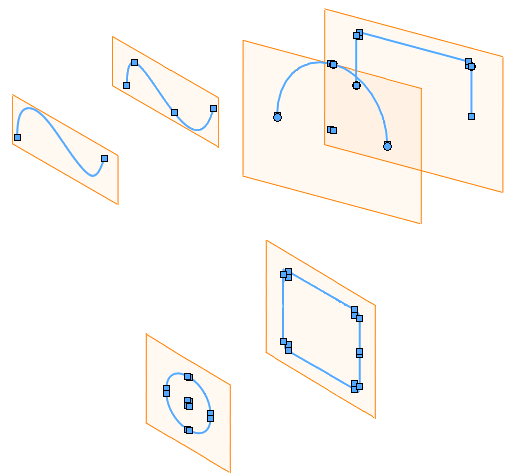

K-변수가 적용되는 유효한 스케치 쌍:

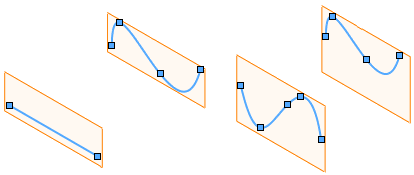

K-변수가 적용되지 않는 유효하지 않은 스케치 쌍:
