이 명령은 파이핑 및 튜브 메뉴에서 사용할 수 있습니다.이 항목에서는 파이핑 메뉴의 단계에 대해 설명합니다.
-
를 클릭합니다.
FeatureManager 디자인 트리에서 배관 피처를 오른쪽 클릭한 후 스풀 정의
를 클릭해도 됩니다.

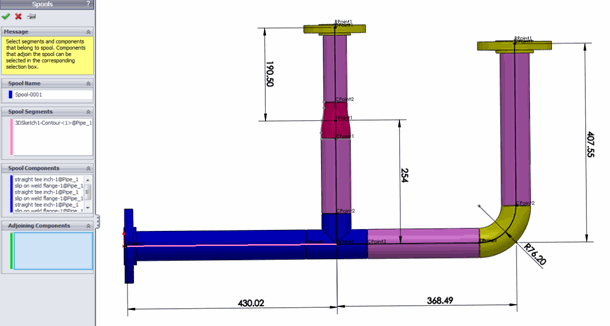

스풀 PropertyManager에 스풀 및 해당 부품의 이름, 색상, 선 스타일이 나열됩니다.
- 어셈블리에서 스풀을 구성하는 스케치 요소를 선택합니다.
참고: 스풀의 모든 세그먼트와 부품은 연속적이어야 합니다. 스풀에서 틈은 허용되지 않습니다. 또한 스풀은 한 번에 한 개씩만 정의할 수 있습니다.
- 인접 부품의 경우 PropertyManager를 클릭하고 어셈블리에서 스풀 외부 부품을 선택합니다.이들 부품은 일반적으로 제조 공정에서 스풀에 연결되는 티 및 엘보입니다.
- PropertyManager에서 부품과 인접 부품 사이에 요소를 끌어놓아 부품을 추가하거나 삭제합니다.
-
를 클릭합니다. 스풀이 배관 FeatureManager 디자인 트리의 여러 폴더에 정렬됩니다.각 스풀에 대한 표시 상태도 생성됩니다.
스풀 도면 및 BOM 작성, P&ID 데이터 불러오기, PCF로 스풀 데이터 내보내기 등의 기능이 파이프 및 튜브 기능에 통합되어 있습니다. 이러한 기능과 관련한 각 PropertyManager에서 스풀에 대한 옵션을 선택할 수 있습니다.
