치수 보조선 및 치수선 제어 개선

선형과 원형 치수의 경우 다른 치수 요소 인근에서 치수선과 치수 보조선을 개별적으로 분리할 수 있습니다.

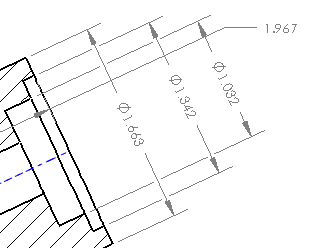

파단선 선택 안 함 wn-no-breaks.png
양쪽 옵션에서 파단선 선택 wn-both-dim-ext-line-breaks.png

선형과 원형 치수의 경우 다른 치수선 요소 인근에서 치수선의 어떤 요소를 분리할 것인지 제어할 수 있습니다. 해당 PropertyManager의 지시선 탭의 파단선 아래에서:

  • 치수선과 다른 치수 보조선 인근에서 치수 보조선을 분리하려면 치수 보조선 분리를 선택합니다.
  • 다른 치수선과 치수 보조선 인근에서 치수선을 분리하려면 치수선 분리를 선택합니다.
위의 옵션 중 하나를 선택한 경우 도구 > 옵션 > 문서 속성 > 치수의 치수 화살표 주위만 분리 옵션은 계속하여 치수 화살표 주위의 분리를 제한합니다.

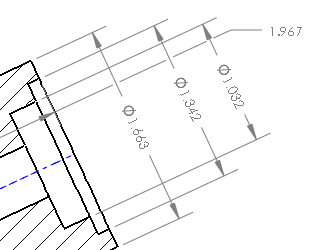

치수 보조선만 분리 wn-ext-line-breaks.png
치수 보조선과 치수선 모두 분리 wn-both-dim-ext-line-breaks.png

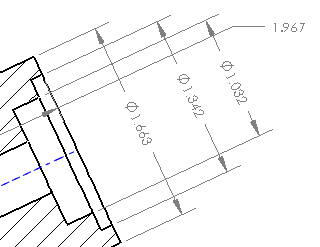

치수선만 분리 wn-dimt-line-breaks.png
치수 화살표 주위만 분리. wn-around-arrows-only-breaks.png
