자동 부품 번호가 있는 기존 부품 번호 업데이트 방법:

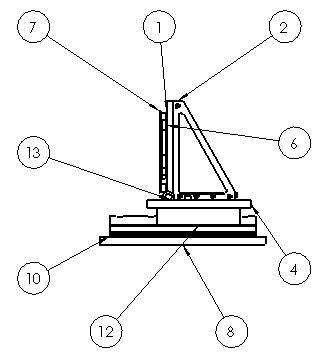

- 부품 번호 문자가 품번으로 된 BOM과 부품 번호가 있는 도면뷰에서 를 클릭합니다. 이 예제는 삽입된 자동 부품 번호를 설명합니다.
- 자동 부품 번호 PropertyManager의 부품 번호 편집에서,
- 부품 번호 문자에 품번이 있는 부품 번호를 모두 삭제하려면 부품 번호 교체를 선택하고 자동 부품 번호 PropertyManager에서 지정한 부품 번호를 삽입합니다.
- 기존 부품 번호의 정렬을 수정하려면 기존 부품 번호 재배열을 선택합니다.
- 부품 번호 교체를 선택하면 자동 부품 번호 파라미터를 지정할 수 있습니다 . 이 예제에서 부품 번호 설정의 스타일은 없음이며 부품 번호 문자는 파일 이름입니다.
-
기존 부품 번호 재배열을 선택하면 시작 번호와 증분까지 포함하는 품번의 파라미터만 수정할 수 있으며, 어셈블리 순서대로 또는 순차적 순서로 지정할 수 있습니다. 이 예제에서는 시작 번호가 1이며 증분은 1이고, 순차적 순서가 선택되어 있습니다.
를 클릭합니다.
부품 번호를 순서대로 정렬하려면 도면에 BOM이 반드시 있어야 합니다.
