Menedżer właściwości PropertyManager Dodaj przypadek (stały)

Przypadek zmęczenia opiera się na jednym badaniu odniesienia. Wszystkie obciążenia, a co za tym idzie komponenty naprężenia, w badaniu odniesienia zmieniają wielkości proporcjonalnie od wartości maksymalnych określonych w badaniu odniesienia do zera.

Przypadek zmęczenia opiera się na jednym badaniu odniesienia. Wszystkie obciążenia, a co za tym idzie komponenty naprężenia, w badaniu odniesienia zmieniają wielkości proporcjonalnie od wartości maksymalnych określonych w badaniu odniesienia do zera.

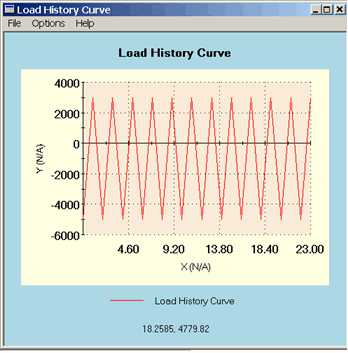

Przypadek zmęczenia opiera się na jednym badaniu odniesienia. Każde obciążenie, a co za tym idzie komponent naprężenia, w badaniu odniesienia zmieniaj wielkość proporcjonalnie od wartości maksymalnej (S_max) do wartości minimalnej zdefiniowanej jako R*S_max, gdzie R jest proporcją obciążenia. Ujemna proporcja oznacza odwrócenie kierunku obciążenia.

• Proporcja obciążenia . Należy wprowadzić proporcję obciążenia.
  O obciążeniach zmęczeniowych mówi się, że są proporcjonalne, gdy kierunki naprężeń głównych dla każdego węzła są identyczne dla wszystkich badań odniesienia, których użyto do zdefiniowania przypadków zmęczenia. We wszystkich pozostałych przypadkach o obciążeniach zmęczeniowych mówi się, że są nieproporcjonalne.

Licznik badania. Więcej niż jedno badanie można określić tylko wtedy, gdy wybrano opcję Znajdź szczyty cyklu.

Ustawia badanie odniesienia. Należy kliknąć w tej komórce, aby wybrać badanie z rozwijanego menu. Dla badania odniesień, można wybrać badanie statyczne lub wyniki naprężenia z konkretnego kroku rozwiązania badania dynamicznego liniowego lub nieliniowego.

Współczynnik skalowania pozwala na zdefiniowanie przypadku zmęczenia na podstawie badania odniesienia ze skalowanymi obciążeniami. Ponieważ badanie jest liniowe, program wykorzystuje ten współczynnik do skalowania naprężeń. Nie można skalować obciążeń zdefiniowanych w badaniu nieliniowym.

Na przykład: jeżeli w badaniu odniesienia występuje obciążenie naciskiem 50 psi zastosowane do ściany i chcemy zdefiniować obciążenie zmęczeniowe w oparciu o 150 psi na tej samej ścianie, to należy wprowadzić współczynnik skalowania 150/50 = 3. Program mnoży wyniki naprężenia z badania odniesienia przez ten współczynnik, aby obliczyć wartości naprężenia, które użyte zostaną do obliczenia naprężeń przemiennych.

W przypadku wybrania Znajdź szczyty cyklu, można kontynuować definiowanie kolejnych wierszy. Kliknąć dwukrotnie w komórce Nr , aby dodać wiersz. Wszystkie badania muszą posiadać taką samą siatkę.

Ustawia krok rozwiązania dla badania odniesienia dynamicznego liniowego lub nieliniowego. Program używa wyników naprężenia tego konkretnego kroku, aby obliczyć naprężenia przemienne.
