Menedżer właściwości PropertyManager Analiza odchylenia

Menedżer właściwości PropertyManager Analiza odchylenia służy do wyświetlania odchyleń pomiędzy siatką a innymi elementami utworzonymi poprzez odniesienie siatki.

Kolorowa siatka lub kolorowe „kolce” pokazują odchylenie. Aby wyświetlić specyficzne wartości odchylenia, należy zatrzymać wskaźnik nad tym odchyleniem. Istnieje możliwość zapisania szczegółowego raportu odchyleń.

Typ analizy

  Odchylenie powierzchni do siatki Kolorowy wskaźnik na siatce ukazuje odchylenie pomiędzy konwertowaną powierzchnią a siatką. Dla każdego wierzchołka w siatce, oprogramowanie oblicza najbliższy punkt normalny do powierzchni. DevAnlys_Surf.gif

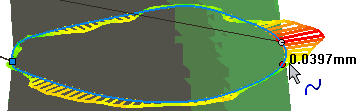

  Odchylenie krzywej do siatki Kolorowe kolce wzdłuż krzywej ukazują odchylenie pomiędzy punktami próbkowania na krzywej a rzutowanymi punktami na siatce. DevAnlys_Curve.gif
  Odchylenie siatki do siatki Wykorzystanie pierwotnej siatki jako odniesienia do utworzenia innej siatki roboczej. Należy dokonać pomiaru względem pierwotnej siatki, aby upewnić się, czy siatka robocza pozostaje w granicach tolerancji. DevAnlys_Mesh.gif

Parametry analizy

PM_Mesh.gif Siatka lub podsiatka Należy wybrać siatkę, do której mierzone jest odchylenie.
PM_face.gif, PM_edges_Dev_Analysis.gif, PM_Mesh.gif Powierzchnie, Krzywe, Siatka lub podsiatka źródłowa Należy wybrać elementy od których analizowane jest odchylenie do wybranej Siatki lub podsiatki.
PM_number_of_instances_ln.gif Czułość Ustawia liczbę używanych punktów próbkowania. Dla krzywych kontroluje również liczbę wyświetlanych splajnów.
PM_distance1.gif Ograniczenie górne Ustawia górną granicę odchylenia.
PM_distance2.gif Ograniczenie dolne (niedostępne dla Odchylenie krzywej do siatki). Ustawia dolną granicę odchylenia.
  Obliczaj Wyświetla analizę odchylenia.
  Raport Zapisuje raport analizy odchylenia jako plik .txt.

Analiza odchylenia

Należy ustawić kolory używane dla wyświetlania analizy odchylenia. Oprogramowanie tworzy wykres wartości pomiędzy ograniczeniem górnym a dolnym w płynnie zmieniających się kolorach. Wartości powyżej i poniżej ograniczeń są kreślone w jednym kolorze.
