Menedżer właściwości PropertyManager Występ/Rowek

Menedżer właściwości PropertyManager Występ/Rowek pojawia się przy tworzeniu operacji mocowania występu lub rowka. Kliknąć Występ/Rowek (pasek narzędzi Operacje mocowania) lub Wstaw > Operacja mocowania > Występ/Rowek .

Wybór obiektu/części

Utworzyć występ, rowek lub obydwa te elementy.

	Obiekt rowka	Wybrać obiekt lub komponent, na którym należy utworzyć rowek.
	Obiekt występu	Wybrać obiekt lub komponent, na którym należy utworzyć występ.
	Kierunek (opcjonalnie)	Wybrać płaszczyznę, ścianę planarną lub prostą krawędź, aby zdefiniować kierunek występu i rowka. Jeżeli wszystkie wybrane ściany, na których należy utworzyć występ i rowek, są planarne i mają tą samą normalną, to domyślnym kierunkiem jest normalna do tych ścian planarnych.

Wybór rowka

Rowki usuwają materiał z modelu.

Brak rowka	Rowek z materiałem usuniętym z wewnętrznej krawędzi.

	Ściany	Wybrać ściany, na których należy utworzyć rowek.
	Styczne rozejście się	Rozszerza wybór na styczne ściany.
	Krawędzie	Wybrać wewnętrzne lub zewnętrzne krawędzie. Jest to miejsce, gdzie rowek usuwa materiał.
	Styczne rozejście się	Rozszerza wybór na styczne krawędzie.
	Parametry rowka
	Pokaż podgląd
	Przeskocz przerwy	Uwzględnia przylegającą geometrię, na przykład miejsce, gdzie żebra łączą się ze ścianami bocznymi części. W tym przykładzie, należy wybrać Przeskocz przerwy, aby umożliwić żebrom przyleganie do ścian występu i rowka.
	Opcja Przeskocz przerwy nie wyczyszczona
	Opcja Przeskocz przerwy wybrana

Wybór występu

Występy dodają materiał do modelu.

Brak występu	Występ z materiałem dodanym do wewnętrznej krawędzi.

	Ściany	Wybrać ściany, na których należy utworzyć występ.
	Styczne rozejście się	Rozszerza wybór na styczne ściany.
	Krawędzie	Wybrać wewnętrzne lub zewnętrzne krawędzie występu. Jest to miejsce, gdzie występ dodaje materiał.
	Styczne rozejście się	Rozszerza wybór na styczne krawędzie.
	Parametry występu
	Pokaż podgląd
	Przeskocz przerwy	Patrz opis w części Wybór rowka.
	Zachowaj istniejące ściany	Patrz opis w części Parametry.

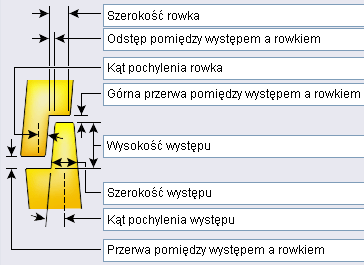

Parametry

Ta część pojawia się podczas wybierania obiektów do utworzenia zarówno występu, jak i rowka. Należy ustawić parametry, które sterują występem i rowkiem, a także współpracą pomiędzy nimi.

Połącz pasujące wartości		Zrównuje następujące wartości: Kąt pochylenia występu z kątem pochylenia rowka Szerokość rowka z szerokością występu plus odstęp pomiędzy występem, a rowkiem
Pokaż podgląd
Zachowaj istniejące ściany		Jeżeli występ jest tworzony na ścianie modelu, która ma pochylenie, ta opcja zachowuje pochylenie, gdy jest to możliwe i wydłuża istniejącą ścianę do górnej części występu. Jeżeli opcja ta nie jest zaznaczona, oprogramowanie dodaje ściany.
Pierwotna ściana z pochyleniem.	Opcja zaznaczona	Opcja nie zaznaczona
	Oprogramowanie zachowuje pochylenie i istniejącą ścianę do górnej części występu.	Oprogramowanie nie zachowuje pochylenia i dodaje ścianę, aby utworzyć występ.

Ulubione

Zarządzanie listą ulubionych elementów, które można ponownie wykorzystywać w modelach.

	Zastosuj ustawienia domyślne/Brak ulubionych	Przywraca stan Nie wybrano ulubionych i ustawienia domyślne.
	Dodaj lub aktualizuj ulubione	Aby aktualizować element ulubiony, należy poddać edycji właściwości w menedżerze właściwości PropertyManager, wybrać nazwę w części Ulubione, kliknąć i wprowadzić nową lub istniejącą nazwę.
	Usuń ulubiony
	Zapisz ulubiony
	Załaduj ulubiony	Kliknąć tę opcję, przejść do folderu i wybrać element ulubiony.
