Wykańczanie powierzchni blokującej

Narzędzie Powierzchnia wyciągnięta po profilach Tool_Lofted_Surface_Surfaces.gif mold_loft_after_ruled_srf_prvw.gif
Powierzchnia rozwijalna tool_Ruled_Surface_Mold_tools.gif

Należy użyć Powierzchni rozwijalnej zamiast Wydłużania powierzchni, aby zachować prawidłowe zwężenie.

Wydłużanie powierzchni Tool_Extend_Surface_Surfaces.gif

Należy użyć, aby ułatwić Przycięcie powierzchni.

Należy Przyciąć powierzchnię Tool_Trim_Surface_Surfaces.gif używając opcji Wzajemnego przycięcia, aby usunąć materiał przylegający do poziomej powierzchni rozwijalnej.

Po przycięciu należy Połączyć powierzchnię tool_Knit_Surface_Surfaces.gif.

Utworzyć płaszczyznę równoległą do Płaszczyzny górnej.

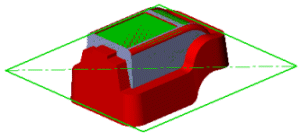

Naszkicować prostokąt, aby utworzyć powierzchnię planarną.

Powierzchnia planarna tool_Planar_Surface_Surfaces.gif mold_sketch_planar_trim_done.gif
Przyciąć powierzchnię Tool_Trim_Surface_Surfaces.gif, używając przycięcia Standardowego, aby przyciąć poniżej powierzchni planarnej. mold_mutual_trim_02a.gif

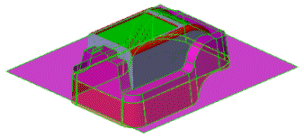

Po przycięciu, powierzchnia planarna jest gotowa jako baza operacji oprzyrządowania formy. mold_tooling_split_before.gif
