Clipart projektów pozwala na odnalezienie i ponowne wykorzystanie elementów z plików SolidWorks, DWG i DXF.
Jak działa clipart projektów
Clipart projektów, który wykorzystuje Wyszukiwanie pliku i modelu SolidWorks
, wyszukuje specyficzne foldery, odnajduje i rozdziela pliki oraz wyodrębnia dane, które można ponownie wykorzystać w SolidWorks.
- Części są rozdzielane na operacje (wyciągnięcia i wycięcia), szkice i bloki.
- Operacje są rozdzielane na szkice.
- Rysunki są rozdzielane na ogólne tabele i bloki.
- Pliki DWG/DXF są rozdzielane na tabele, bloki i widoki.
Pliki źródłowe nie ulegają zmianie w wyniku rozdzielenia przez clipart projektów.
Korzystanie z wyszukiwania SolidWorks
Obrazy tworzone podczas rozdzielania są wyświetlane jako miniatury na karcie
Wyszukaj
, gdy wykonywane jest Wyszukiwanie SolidWorks dla plików i modeli. Aby odtworzyć rozdzielone elementy, należy przeciągnąć miniatury do plików SolidWorks.

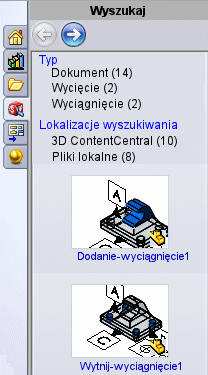

W wynikach narzędzia Wyszukaj, należy wybrać miniaturę rozdzielonego pliku i kliknąć
na kontekstowym pasku narzędzi, aby wyświetlić miniaturę rozdzielonego elementu w panelu wyników Wyszukaj.
Okno Wyszukiwanie SolidWorks wyświetla ścieżkę wyszukiwania do danego elementu. W panelu Wyszukaj elementy są filtrowane według Rodzaju i Lokalizacji wyszukiwania.
Na przykład: jeżeli wybierzemy
Dodanie-wyciągnięcie1 na ukazanym obrazie, kolejna miniatura rozdzielonego
Szkicu3 pojawi się w panelu wyników
Wyszukaj.
Ścieżka do wyciągnięcia pojawi się w oknie Wyszukiwanie SolidWorks.
