W widoku Wymiary są wyświetlane wszystkie wymiary używane w aktywnej części lub złożeniu, w tym wymiary z wartością ustawioną oraz określaną na podstawie równań. W tym widoku można łatwo zmienić nazwę lub wartości wybranych wymiarów.
Wymiary o ustawionej wartości są widoczne tylko w tym widoku, a nie w widokach Równania lub Sortowany.
Widok Wymiary występuje w dwóch wersjach – jednej dla części i drugiej dla złożeń.

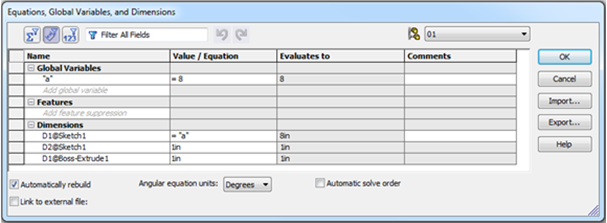

W oknie Wymiary dostępne są następujące funkcje:
- Dodanie nowych zmiennych globalnych oraz zmiana nazwa, edycja, usunięcie i wygaszenie istniejących.
- Dodanie równań do wygaszenia operacji.
- Zmiana nazwy i modyfikacja wartości wymiarów oraz dodanie równań do wymiarów.
- Dodanie komentarzy do zmiennych i operacji globalnych oraz do wymiarów z równaniami.

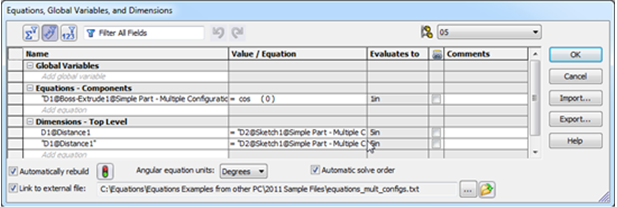

W oknie Wymiary złożenia dostępne są następujące funkcje:
- Dodanie nowych zmiennych globalnych oraz zmiana nazwa, edycja, usunięcie i wygaszenie istniejących.
- Dodanie nowych równań do komponentów oraz zmiana nazwa, edycja, usunięcie i wygaszenie istniejących.
- Zmiana nazwy i edycja wymiarów złożenia najwyższego poziomu.
- Dodanie komentarzy do zmiennych globalnych i równań dla komponentów oraz do wymiarów najwyższego poziomu z równaniami.
Po wygaszeniu równania przypisanego do wymiaru, wymiar będzie używał ostatnio obliczonej wartości. Po przywróceniu równania wymiar będzie używał równania zamiast wartości.
W kolumnie Nazwa nazwy zmiennych globalnych, operacji oraz równań są ujęte w cudzysłowy, w przeciwieństwie do nazw wymiarów. W kolumnie Wartość/Równanie wymiary określone na podstawie równań zaczynają się od znaku = (znaku równości), a wymiary o ustawionej wartości nie zaczynają się od znaku =.
