Paleta widoków

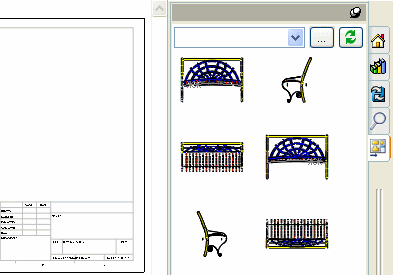

Należy użyć Palety widoków , znajdującej się w Okienku zadań, aby szybko wstawić jeden lub więcej uprzednio zdefiniowanych widoków do rysunku. Zawiera ona obrazy standardowych widoków, widoków adnotacji, widoków przekrojów oraz rozłożonych modeli (części arkusza blachy) wybranego modelu. Można przeciągać widoki na arkusz rysunku w celu utworzenia widoku rysunku. Każdy widok jest tworzony jako widok modelu.

Orientacje widoku palety polegają na ośmiu standardowych orientacjach (*Przód, *Prawa, *Góra, *Tył, *Lewa, *Dół, *Bieżąca i *Izometryczna) oraz dowolnej licznie dowolnych widoków w części lub złożeniu. Po umieszczeniu widoku, można złożyć lub rzutować z niego widoki.

Kiedy używamy widoku, jest on usunięty z palety.

Paleta widoków jest wypełniana po:

• Kliknąć Utwórz rysunek z części/złożenia .
• przejściu do dokumentu z Palety widoków;
• dokonaniu wyboru z listy otwartych dokumentów w Palecie widoków.
