Szkicowanie na ścianie części

Aby utworzyć nowe operacje w części, szkicujemy na ścianie części, gdzie chcemy umieścić daną operację.

Aby szkicować na ścianach modelu, należy:

  1. Wybrać ścianę planarną modelu, na której chcemy szkicować.
  2. Kliknąć narzędzie szkicowania na pasku narzędzi Szkic, kliknąć Szkic Tool_Sketch.gif lub kliknąć Wstaw > Szkic.

    Oto co nastąpi:

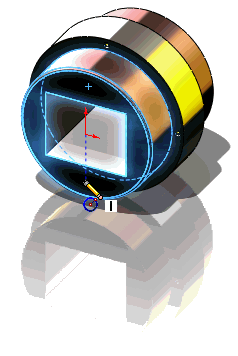

    • Wyświetlone zostanie odpowiednie narzędzie szkicu oraz wyświetlony zostanie szkic podczas przeciągania narzędzia na ścianę modelu.
      Na wybranej ścianie pojawi się siatka (jeżeli opcja Wyświetlaj siatkę została wybrana w części Narzędzia > Opcje > Właściwości dokumentu > Siatka/Przyciąganie).
    • W pasku stanu na dole okna SolidWorks pojawi się komunikat Edycja szkicu.

  3. Aby szkicować na innej ścianie, należy wyjść z bieżącego szkicu, wybrać nową ścianę i otworzyć nowy szkic.

    Można również użyć Szybkiego szkicu, aby otworzyć szkic na dowolnej ścianie planarnej lub płaszczyźnie z aktywnym narzędziem szkicu.
