Wiązania szerokości

Wiązanie szerokości dokonuje wyśrodkowania zaczepu względem szerokości rowka.

Odniesienia szerokości rowka mogą obejmować:
  • Dwie równoległe ściany planarne
  • Dwie nierównoległe ściany planarne (z pochyleniem lub bez)
Odniesienia zaczepu mogą obejmować:
  • Dwie równoległe ściany planarne
  • Dwie nierównoległe ściany planarne (z pochyleniem lub bez)
  • Jedną ścianę cylindryczną lub oś

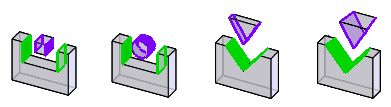

Przykłady:

Aby dodać wiązanie szerokości, należy:

  1. Kliknąć Wiązanie (pasek narzędzi Złożenie) lub Wstaw > Wiązanie.
  2. W części Zaawansowane wiązania kliknąć przycisk Szerokość .
  3. W części Ustawienia wiązań należy:
    1. Wybrać dwie ściany planarne jako Wybór szerokości .
    2. Wybrać dwie ściany, jedną ścianę cylindryczną lub oś Wybór zaczepu .
  4. Kliknąć .

    Komponenty zostaną wyrównane tak, aby wyśrodkować zaczep pomiędzy ściankami rowka. Zaczep może być przenoszony wzdłuż płaszczyzny środkowej rowka i obracany względem osi normalnej do płaszczyzny środkowej. Wiązanie szerokości uniemożliwia przesuwanie i obracanie zaczepu na boki.
