Konwertowanie części bryłowej na część arkusza blachy

Polecenie Konwertuj na arkusz blachy pozwala na określenie grubości, zgięć i rozcięć koniecznych do przekonwertowania części bryłowej na część arkusza blachy.

1. Utworzyć część bryłową.



2. Kliknąć Konwertuj na arkusz blachy (pasek narzędzi Arkusz blachy) lub Wstaw > Arkusz blachy > Konwertuj na arkusz blachy .
3. W menedżerze właściwości PropertyManager, w części Grubości arkusza blachy, ustawić opcje jeżeli chcemy użyć tabeli grubości:
   1. Wybrać Użyj tabeli grubości.
   2. W Wybierz tabelę, wybrać tabelę grubości do użycia lub kliknąć Przeglądaj i przejść do tabeli grubości.
4. W części Parametry arkusza blachy, należy:
   1. Wybrać ścianę jako nieruchomą ścianę dla części arkusza blachy.
   2. Ustawić grubość arkusza i domyślny promień zgięcia.
   3. Wybrać Zachowaj obiekt jeżeli chcemy zachować obiekt bryłowy do użycia w innej operacji Konwertuj na arkusz blachy. Kiedy opcja jest wyczyszczona, obiekt jest wchłonięty przez operację Konwertuj na arkusz blachy.
5. W części Krawędzie zgięcia wybrać krawędzie modelu, które utworzą zgięcia.
   Zmienić stylu wyświetlania na Ukryte linie widoczne, aby ułatwić wybieranie krawędzi.

   Wymagane rozcięcia są wybierane automatycznie i wyszczególniane w części Znaleziono krawędzie rozcięcia.

   W obszarze graficznym, objaśnienia są przyłączone do krawędzi zgięcia i rozcięcia jeżeli wybierzmy Pokaż objaśnienia w menedżerze właściwości PropertyManager. Objaśnień można użyć do zmieniania promieni zgięcia oraz przerw rozcięcia.



   Można przywrócić pierwotną wartość klikając prawym przyciskiem myszy krawędź zgięcia lub krawędź rozcięcia i wybierając Przywróć wartość domyślną.

6. W Ustawienia domyślne narożnika, ustawić opcje rozcięcia: Aby zastąpić te ustawienia domyślne poprzez ustawienie opcji dla indywidualnych rozcięć, należy:
   1. W Znaleziono krawędzie rozcięcia, wybrać Pokaż objaśnienia.
   2. W obszarze graficznym kliknąć Domyślne w objaśnieniu przerwy.



   3. W oknie podręcznym ustawić opcje rozcięcia.
   4. W obszarze graficznym kliknąć prawym przyciskiem myszy i kliknąć OK.
7. W Dostosowany naddatek materiału, ustawić Typ naddatku materiału i wartość.
8. Aby dodać podcięcia dla wstawianych zgięć, w części Automatyczne podcięcie należy wybrać typ podcięcia: Prostokąt, Rozerwanie lub Zaokrąglony prostokąt.

   Podcięcia Rozerwanie posiadają minimalny rozmiar wymagany, aby wstawić zgięcie.

   Jeżeli wybrano Prostokąt lub Zaokrąglony prostokąt, należy określić Proporcję podcięcia.

9. Kliknąć .

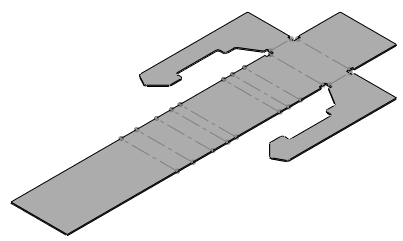

10. Kliknąć Rozłożone zgięcie (pasek narzędzi Arkusz blachy), aby rozłożyć część przy użyciu określonych zgięć i rozcięć.
