Menedżer właściwości PropertyManager Ustawienia testu upuszczenia

Menedżer właściwości PropertyManager Ustawienia testu upuszczenia ustawia parametry dla badania testu upuszczenia.

Aby uzyskać dostęp do menedżera właściwości PropertyManager, należy utworzyć badanie upadku. W drzewie badania upadku dwukrotnie kliknąć Konfiguracja.

Określ

Ustawia typ danych wejściowych określanych przez użytkownika.

Wysokość upuszczenia Użytkownik określa wysokość, z której model jest upuszczany ze stanu spoczynkowego.
Prędkość w momencie uderzenia Użytkownik określa kierunek i wielkość prędkości modelu w chwili uderzenia w płaszczyznę docelową.

Wysokość

Ustawia wysokość, z której obiekt jest upuszczany ze stanu spoczynkowego. Jest to odległość, jaką obiekt musi pokonać w kierunku grawitacji, aby uderzyć w sztywną płaszczyznę. Dostępne tylko wtedy, gdy wybrano Wysokość upuszczenia w polu Określ. Prędkość w momencie uderzenia jest obliczana ze wzoru Vuderz.= (2gh)½, gdzie g jest przyspieszeniem grawitacyjnym, natomiast h jest wysokością.

  Z centroidu Określona odległość mierzona jest pomiędzy centroidem obiektu, a sztywną podłogą planarną, w kierunku grawitacji.
Centroid jest geometrycznym środkiem obiektu. Dla złożeń centroid pokrywa się ze środkiem ciężkości tylko jeżeli wszystkie komponenty mają tą samą gęstość.
  Z najniższego punktu Określona odległość jest najmniejszą odległością pomiędzy obiektem, a sztywną podłogą planarną. Punkt położony najbliżej sztywnej podłogi planarnej jest pierwszym punktem, który uderzy w podłogę, gdy obiekt porusza się w kierunku grawitacji.
Wysokość upuszczenia Określa wysokość od centroidu lub od najniższego punktu do płaszczyzny uderzenia. Można wybrać jednostki dla wysokości.

Prędkość w momencie uderzenia

Ustawia kierunek i wartość prędkości w chwili uderzenia. Opcja używana tylko, jeżeli wybrano Prędkość w momencie uderzenia w polu Określ.

  Odniesienie prędkości uderzenia Ustawia element odniesienia określający kierunek prędkości w chwili uderzenia. Można wybrać krawędź, płaszczyznę odniesienia lub ścianę planarną. W przypadku wybrania płaszczyzny odniesienia lub ściany planarnej, prędkość jest stosowana w kierunku normalnym do płaszczyzny odniesienia lub ściany planarnej. Aby odwrócić kierunek prędkości w momencie uderzenia, należy kliknąć .
Wielkość prędkości Ustawia wielkość i jednostkę prędkości w momencie uderzenia.

Grawitacja

Ustawia kierunek i wartość przyspieszenia grawitacyjnego.

  Odniesienie grawitacji Ustawia element odniesienia określający kierunek grawitacji. Można wybrać krawędź, płaszczyznę odniesienia lub ścianę planarną. W przypadku wybrania płaszczyzny odniesienia lub ściany planarnej, grawitacja jest stosowana w kierunku normalnym do płaszczyzny odniesienia lub ściany planarnej. Aby odwrócić kierunek grawitacji, należy kliknąć .
Wielkość grawitacji Ustawia wielkość i jednostkę grawitacji.

Cel

Ustawia orientację płaszczyzny uderzenia.

Orientacja docelowa
  Normalna do grawitacji Płaszczyzna uderzenia jest normalna do grawitacji.
  Równoległa do płasz. odniesienia Płaszczyzna uderzenia jest równoległa do wybranej płaszczyzny odniesienia.
Odniesienie orientacji celu Należy wybrać płaszczyznę odniesienia. Dostępne tylko wtedy, gdy wybrana jest opcja Równoległa do płasz. odniesienia.
Współczynnik tarcia Ustawia współczynnik tarcia pomiędzy modelem a płaszczyzną uderzenia.
Program określa rzeczywistą pozycję płaszczyzny uderzenia w następujący sposób:
  • Jeżeli określono Wysokość, to obiekt uderzy w płaszczyznę po przebyciu określonej drogi równej wysokości w kierunku grawitacji.
  • Jeżeli określono Prędkość w momencie uderzenia, obiekt uderzy w płaszczyznę, poruszając się z tą prędkością w chwili uderzenia.

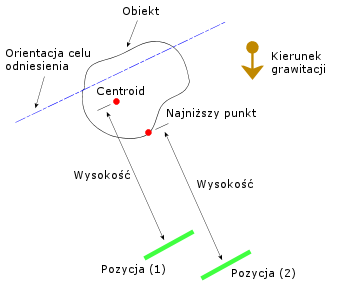

Rzeczywista lokalizacja płaszczyzny uderzenia, jeżeli określono wysokość.

Pozycja (1): Wysokość jest mierzona od centroidu obiektu.

Pozycja (2): Wysokość jest mierzona od najniższego punktu obiektu.

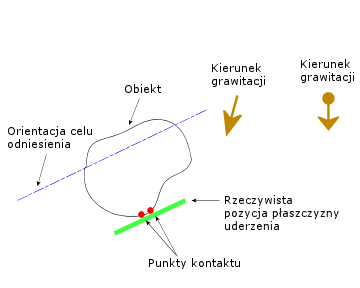

Rzeczywista lokalizacja płaszczyzny uderzenia, jeżeli określono prędkość w momencie uderzenia.

Sztywność docelowa
  Sztywny Użycie sztywnej płaszczyzny jako celu.
  Elastyczny Użycie elastycznej warstwy dla celu.

Sztywność i grubość

Ustawia właściwości elastycznej warstwy. Dostępne tylko wtedy, gdy wybrano Elastyczny w części Sztywność docelowa.

Jednostka Określa układ jednostek.
Normalna sztywność Określa sztywność na jednostkę powierzchni w kierunku normalnym do płaszczyzny uderzenia.
Styczna sztywność Określa sztywność na jednostkę powierzchni w kierunku równoległym do płaszczyzny uderzenia.
Masa właściwa Określa masę właściwą warstwy uderzenia.
Grubość docelowa Ustawia wielkość i jednostki dla grubości warstwy uderzenia.

Tłumienie kontaktowe

Tłumienie kontaktu jest uwzględniane dla obiektów, które wchodzą ze sobą w kontakt podczas uderzenia a ich typ kontaktu ustawiony jest jako Bez penetracji. Tłumienie kontaktu obliczane jest jako tłumienie lepkie. Dane wejściowe to wartość tłumienia będąca stosunkiem tłumienia krytycznego (ζcr = 2* m* ω).

critical_damping_ratio.gif Stosunek tłumienia krytycznego Wartość tłumienia będąca stosunkiem tłumienia krytycznego (ζcr = 2* m* ω). Na przykład, aby zastosować tłumienie krytyczne na poziomie 5%, należy podać wartość 0.05.

Zastosowanie tłumienia kontaktu zmniejsza oscylacje o wysokiej częstotliwości, które mogą wystąpić podczas uderzenia oraz poprawia stabilność rozwiązania (Konfiguracja testu upadku w menedżerze PropertyManager).

Ustawienia symboli

Ukazuje kierunki przyspieszenia grawitacyjnego i prędkości w chwili uderzenia.

  Edytuj kolor Należy kliknąć ten przycisk, aby zmienić kolor symboli prędkości i przyspieszenia.
Rozmiar symbolu Steruje rozmiarem symboli prędkości i przyspieszenia.
  Pokaż podgląd Pokazuje podgląd symboli w oknie graficznym.
