Użycie punktów kontrolnych zmiennego promienia

W zaokrągleniu o zmiennym promieniu możemy zmieniać i przypisywać wartości promieni w celu sterowania punktami kontrolnymi pomiędzy wierzchołkami.

Zaokrąglenia o zmiennym promieniu obejmują podglądy. Można wybrać Pełny podgląd, Częściowy podgląd lub Bez podglądu w menedżerze właściwości PropertyManager Zaokrąglenie.

Informacje na temat używania punktów kontrolnych zaokrąglenia o zmiennym promieniu:
  • Możemy przypisać wartość promienia dla każdego z punktów kontrolnych, albo przypisać wartości do jednego lub obydwu ograniczających wierzchołków.
  • System stosuje domyślnie trzy punkty kontrolne rozmieszczone w równomiernych odstępach 25%, 50% oraz 75% wzdłuż krawędzi pomiędzy dwoma zmiennymi promieniami.
  • Możemy zmieniać względne położenie każdego z punktów kontrolnych używając następujących metod:
    • Zmiana wartości procentowej punktu sterującego w objaśnieniu
    • Wybranie punktu kontrolnego i przeciągnięcie go do nowej lokalizacji
  • Możemy dodawać lub odejmować punkty kontrolne wzdłuż krawędzi wybranej do zaokrąglenia w czasie tworzenia zaokrąglenia albo po jego utworzeniu, używając polecenia Edytuj operację. Dodawanie lub odejmowanie punktów kontrolnych wzdłuż krawędzi powoduje ich rozmieszczenie w równomiernych odstępach wzdłuż krawędzi.
    • Dodawanie punktów kontrolnych: Można wybrać punkt kontrolny i przytrzymując klawiszCtrl przeciągnąć go, aby utworzyć dodatkowy punkt kontrolny w nowej lokalizacji. Można również będąc w menedżerze właściwości PropertyManager zwiększyć wartość w Liczba wystąpień . Dodawanie nowych punktów kontrolnych za pomocą menedżera właściwości PropertyManager wstawia je w położeniach domyślnych.
    • Odejmowanie punktów kontrolnych: Można usunąć specyficzne punkty kontrolne klikając je prawym przyciskiem myszy i wybierając Usuń z menu podręcznego. Można również będąc w menedżerze właściwości PropertyManager zmniejszyć wartość w Liczba wystąpień . Usuwanie nowych punktów kontrolnych za pomocą menedżera właściwości PropertyManager usuwa je z położeń domyślnych.
  • Można wybrać więcej niż jeden element szkicu do zaokrąglenia. Każdy element należy zakończyć w poniższy sposób, przed wybraniem dodatkowych elementów w części Elementy do zaokrąglenia :
    • W pierwszej kolejności należy zastosować promień do każdego z wierzchołków.
    • Zastosować wartości promienia do jednego lub wszystkich punktów kontrolnych
    • Zmienić położenie punktu kontrolnego przed lub po zastosowaniu wartości promienia
    • Dodać nowe punkty kontrolne, jeśli to konieczne

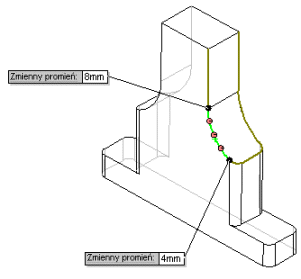

Model z wybranym jednym elementem szkicu oraz trzema domyślnymi, nie przypisanymi punktami kontrolnymi. Model z promieniami przypisanymi do punktów kontrolnych w lokalizacjach domyślnych.
Aby wybrać dwa segmenty szkicu, należy przypisać promienie do wierzchołków oraz punktów kontrolnych pierwszego elementu szkicu, zanim wybierzemy jakiekolwiek dodatkowe elementy szkicu.

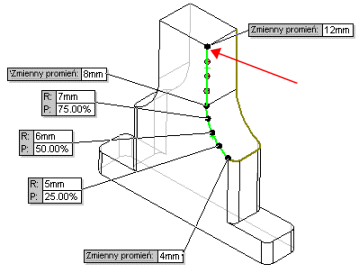

Model z wybranymi dwoma segmentami i promieniem przypisanym do wierzchołka z drugiego elementu.
Przed przypisaniem promieni do punktów kontrolnych, należy przypisać promień do wierzchołka.
 Model z wybranymi dwoma segmentami i promieniami przypisanymi do wszystkich punktów kontrolnych.

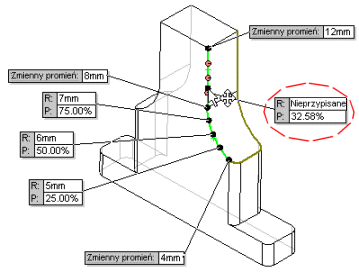

Wyświetlana jest zarówno stara, jak i nowa pozycja punktu kontrolnego, jednakże tylko nowa pozycja posiada objaśnienie.

Możemy przypisać wartości promienia dowolnej liczbie punktów kontrolnych, lub pozostawić je jako nie przypisane. Zastosowane zaokrąglenie o zmiennym promieniu
