Modyfikowanie formatu objaśnienia otworu

Można modyfikować format objaśnienia otworu poprzez edytowanie pliku definicji formatu objaśnienia otworu, calloutformat.txt.

Poniżej znajduje się przykład dla edycji calloutformat.txt.

Używając kodu biblioteki symboli można umieszczać symbole oraz porządkować je w definicji każdego typu kreatora otworów. Na przykład, <MOD-DIAM> tworzy symbol średnicy. Koniec pliku zawiera opisy tekstowe zmiennych (patrz przykład po prawej stronie).

calloutformat.txt

*Prawidłowe zmienne Kreatora otworów są następujące:
*ZMIENNA
  • *<hw-type>
  • *<hw-std>
  • *<hw-fsttyp>
  • *<hw-fstsze>
  • *<hw-cbdepth>
  • *<hw-cbdia>
  • *<hw-cdrlang>
  • *<hw-cdrldepth>
  • *<hw-cdrldia>
  • *<hw-csang>
 OPIS*
  • Typ
  • Standardowe
  • Typ łącznika
  • Rozmiar łącznika
  • Głębokość pogłębienia walcowego
  • Średnica pogłębienia walcowego
  • Kąt nawiercenia stożkowego
  • Głębokość nawiercenia stożkowego
  • Średnica nawiercenia stożkowego
  • Kąt pogłębienia stożkowego

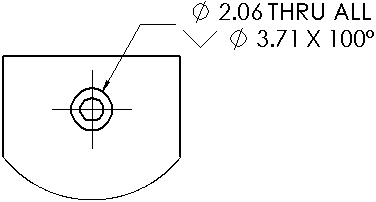

Aby użyć pliku definicji, należy zlokalizować typ otworu jaki chcemy. Definicja otworu przelotowego z pogłębieniem stożkowym:

COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\

<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>

Modyfikować definicję. W tym przykładzie, tekst C'SINK oraz odstęp są dodane przed symbolem <MOD-DIAM>:

COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\

<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
