Wyciągnięcie przy konwersji 2D do 3D

Możliwe jest wyciągnięcie operacji bazy i innych operacji z użyciem polecenia Wyciągnięcie (pasek narzędzi 2D do 3D) w odniesieniu do szkiców częściowych.

Wyciągnięcie dodania/bazy na pasku narzędzi Operacje akceptuje tylko kompletne szkice.

Aby wyciągnąć operację, należy:

  1. Poddać szkic edycji.
  2. Wybrać elementy szkicu wymagane dla danej operacji.

    Nie ma konieczności wybierania całego szkicu.

  3. Przytrzymać klawisz Ctrl i wybrać punkt (w dowolnym szkicu), który ma być punktem początkowym dla wyciągnięcia.

    Jeżeli nie wybierzemy punktu początkowego, lub jeżeli wybierzemy punkt w szkicu edytowanym, za punkt początkowy przyjęta zostanie płaszczyzna szkicu.

  4. Kliknąć Wyciągnięcie (pasek narzędzi 2D do 3D) lub kliknąć Narzędzia > Narzędzia szkicu > 2D do 3D > Wyciągnięcie i kliknąć w obszarze graficznym, aby ustalić kierunek wyciągnięcia.

    Pojawi się menedżer właściwości PropertyManager Baza-wyciągnięcie.

  5. Poddać edycji właściwości w menedżerze właściwości PropertyManager Baza-wyciągnięcie.

    Dla konwersji 2D do 3D możemy określić głębokość wyciągnięcia nieprzelotowego wybierając element szkicu. Kliknąć Głębokość i wybrać element w szkicu.

  6. Kliknąć OK.
Przykład wyciągania przy konwersji 2D do 3D

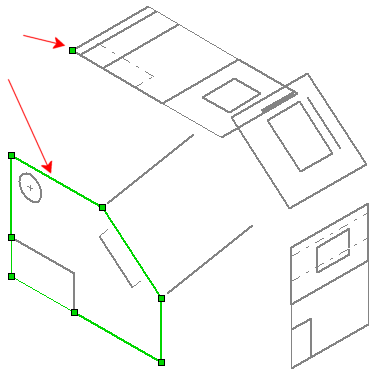

Wybrać elementy szkicu (w szkicu Przednim po lewej dolnej stronie) jako podstawę do wyciągnięcia bazy.

Przytrzymać klawisz Ctrl i wybrać punkt początkowy (lewy górny wierzchołek w szkicu Górnym).

Kliknąć w obszarze graficznym, aby ustalić kierunek wyciągnięcia.

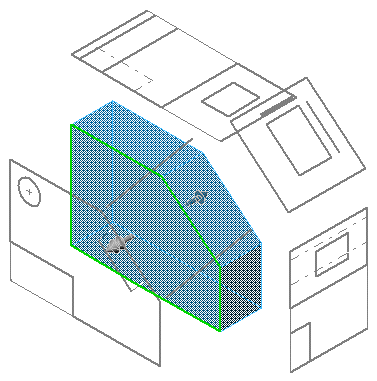

W menedżerze właściwości PropertyManager Baza-wyciągnięcie, należy kliknąć Głębokość i wybrać linię ukazaną w widoku od przodu, aby określić głębokość wyciagnięcia.
