Złożenie z nieruchomym łącznikiem bez ruchomości

Aby oszacować scenariusz najgorszego przypadku bez uwzględnienia zezwolenia na ruch łącznika, należy:

  1. Otworzyć złożenie, aby je oszacować.
  2. Utworzyć badanie TolAnalyst i przejść do menedżera właściwości PropertyManager Wynik.
  3. W części Parametry analizy, wyczyścić Ruchome łączniki i szpilki.

    W tym przykładzie, w części Podsumowanie analizy, Min wynosi 48.5 a Max wynosi 51.5, co daje całkowity zakres 3mm.

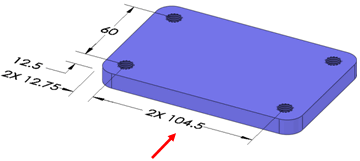

Aby uzyskać minimum najgorszego przypadku, przyjmując tolerancję pozycji średnicy gwintowanego otworu płyty górnej jako 0,5, TolAnalyst symuluje podstawowy wymiar 105 pomiędzy otworami gwintowanymi jako 104,5.
W przypadku wsporników osi, gdy TolAnalyst symuluje otwory z prześwitem płyt górnych w rozmiarze LMC 11,5, wynikowa tolerancja pozycji wynosi 1,0, co pozwala na obliczenie podstawowego wymiaru 27,5 od bazy pomiarowej B do otworów jako 28.

Zmontowanie części przy nie zaznaczonej opcji zezwolenia na ruch łącznika powoduje, że TolAnalyst wyrównuje otwory z prześwitem we wspornikach osi koncentrycznie z otworami gwintowanymi w płycie górnej, co daje minimum najgorszego przypadku równe 48,5.
