Przy użyciu Kreatora otworów można konfigurować standardy, typy i otwory Kreatora otworów. Można również przypisywać łączniki Smart Fastener do każdego otworu standardowego typu. Aby uprościć konfigurację, należy wybrać tylko standardy otworów przeznaczone do używanych elementów konstrukcyjnych.
Aby uzyskać dostęp do strony
Kreator otworów, należy:
- Z Windows, kliknąć .
- Kliknąć 1 - Kreator otworów.
Nawigacja pomiędzy standardami odbywa się przy użyciu lewego panelu lub poprzez klikanie folderów w prawym panelu. Można wybierać lub usuwać wybór elementów w prawym panelu.
Przy pierwszym użyciu tej strony, porada zakrywa prawy panel. Kliknąć poradę, aby wyświetlić prawy panel.
Lewy panel

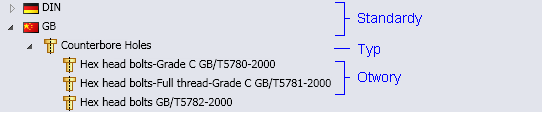

W części Standardy kreatora otworów lewe okienko wyszczególnia standardy, kategorie i typy.
Prawy panel
Aby usunąć element, należy wyczyścić pole wyboru. Po wyczyszczeniu elementu, jest on wyłączony w lewym i prawym panelu aż do ponownego jego wybrania.
Aby otworzyć standard, kategorię lub typ, należy kliknąć folder w prawym panelu. Aby przejść o jeden poziom do góry, należy kliknąć Powrót do góry
.
Aby zdefiniować kopię standardu otworu, kliknąć Kopiuj standard
. Kliknąć
, aby usunąć standardy zdefiniowane przez użytkownika.
Standardowe właściwości
Należy kliknąć nazwę standardowej właściwości i wybrać lub usunąć zaznaczenie wartości na liście po prawej stronie.
| |
Właściwości otworu |
Lista właściwości jest zależna od typu otworu. Wspólne właściwości obejmują wymiary (takie jak Rozmiary) i Dane gwintu. Wybierane wartości właściwości określają całkowitą liczbę konfiguracji otworu. Aby zmniejszyć liczbę konfiguracji, należy usunąć zaznaczenie rozmiaru i innych wartości właściwości.
|
|
Właściwość globalna
|
Oznacza właściwość współdzieloną z innymi otworami w standardzie. |
|
Dodaj nowy rozmiar
|
Otwiera okno dialogowe Dodaj nowy rozmiar, gdzie można dodać nowy rozmiar do rozmiarów otworu lub listy właściwości konfiguracji danych gwintu. |
Łączniki Smart Fastener
| |
Łącznik Smart Fastener |
Wyświetla łącznik Smart Fastener przypisany do wybranego standardu Kreatora otworów. |
| |
Przypisz ponownie
|
Pozwala na zmianę przypisania łącznika Smart Fastener w standardowych otworach Kreatora otworów. |
