O arquivo de dados criado pelo CircuitWorks quando você exporta a Biblioteca de Componentes é o mesmo arquivo necessário quando você importa o arquivo de dados.
Os seguintes campos aparecem em cada linha do arquivo de dados, separados pelo delimitador de arquivos:
- Número de peça do componente
- Nome da peça (com a extensão .sldprt ou .sldasm)
- Caminho do componente
- Nome da configuração - Deixe em branco para usar a configuração salva pela última vez
- Altura do componente em metros
-
Orientação do componente, 1 - 6:
-
Alinhado com o plano Frontal XY - Z positivo
- Alinhado com o plano Superior XZ - Z positivo
- Alinhado com o plano Direito ZY - Z positivo
- Alinhado com o plano Frontal XY - Z negativo
- Alinhado com o plano Superior XZ - Z negativo
- Alinhado com o plano Direito ZY - Z negativo
- Valor de origem de identificação de referência - Usado como um sufixo quando gera valores de identificação de referência para exportação
- Tipo de componente - "3" para componentes elétricos
- Sistema CAD - "0" para o SolidWorks
- Offset do componente X (valor predeterminado 0)
- Offset do componente Y (valor predeterminado 0)
- Rotação do componente (valor predeterminado 0)
- Offset do componente Z (valor predeterminado 0)
Se for usada uma vírgula (,) como delimitador de decimal, use a barra vertical (|) ou tabulações como delimitador de campo.

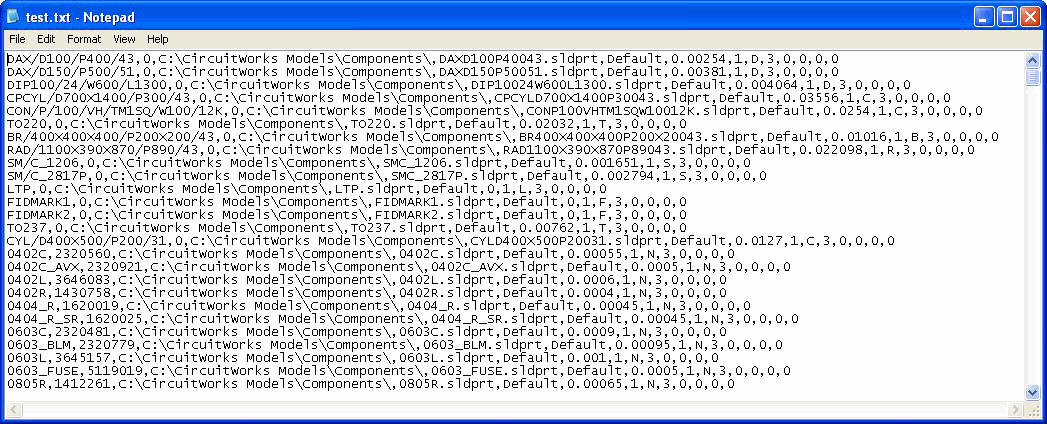

Arquivo de dados de exemplo:
