Definir cargas de forças não uniformes

1. Na árvore de estudos do Simulation, clique com o botão direito no ícone Cargas externas e selecione Força.

   O PropertyManager de Força é aberto.

2. Clique na caixa Faces, arestas, vértices e pontos de referência para Força e selecione a entidade onde a força será aplicada.
3. Clique em Direção selecionada.
4. Clique dentro da caixa Face, aresta, plano, eixo para direção e selecione uma entidade para especificar a direção.
5. Se você tiver selecionado mais de um corpo onde aplicar a força, selecione Por item ou Total.
6. Selecione a Unidade desejada.
7. Em Força, clique nos componentes da força desejada e digite um valor para cada uma.
   • Se você selecionar um plano ou uma face para a direção, especifique pelo menos um dos seguintes: Ao longo do plano dir. 1 , Ao longo do plano dir. 2 ou Normal ao plano .
   • Se você selecionar uma aresta para direção, especifique o valor da força ao longo da aresta .
   • Se você selecionar um um eixo para a direção, especifique pelo menos um dos seguintes: radial , circunferencial ou axial .
8. Marque Distribuição não uniforme.
9. Clique dentro da caixa Selecionar sistema de coordenadas e selecione o sistema de coordenadas da área de gráficos ou da árvore do FeatureManager.
10. Digite os coeficientes da distribuição não uniforme e clique em .

1. Na árvore de estudos do Simulation, clique com o botão direito no ícone Cargas externas e selecione Força.

   O PropertyManager de Força é aberto.

2. Na área de gráficos, clique nas faces onde você deseja aplicar a força.
   A força normal é aplicada às faces selecionadas por padrão.

3. Em Unidade , selecione um sistema de unidades.
4. Em Valor de força , digite o valor da força normal.
5. Se você tiver selecionado mais de um corpo onde aplicar a força, selecione Por item ou Total.
6. Marque Distribuição não uniforme.
7. Clique dentro da caixa Selecione um sistema de coordenadas e selecione um sistema de coordenadas na área de gráficos ou na árvore do FeatureManager.
8. Digite os coeficientes da distribuição não uniforme e clique em .

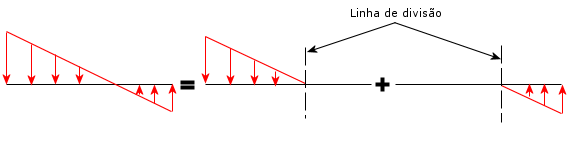

Se for especificada uma distribuição tal que as forças mudem de direção em parte da aresta ou da face, como está ilustrado a seguir, o programa irá configurar a soma dos valores absolutos das forças para ficar igual ao valor especificado no PropertyManager.

Quando você estiver aplicando uma força não uniforme que muda de direção [Figura(1)], divida a entidade da carga onde a força muda a direção e aplique a força em duas etapas [Figura (2) e Figura (3)].
