Conectores - Suporte elástico

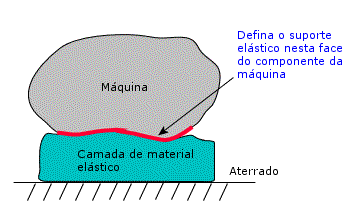

Um Suporte elástico define uma base elástica entre as faces selecionadas de uma peça ou montagem e o solo. Este conector resiste à tensão e à compressão.

Tipo

Faces para Suporte elástico Faces planas ou não planas.

Rigidez

Unidades de medida
  Distribuído Tipo de valor da rigidez por unidade de área. A rigidez total equivalente é igual à área de projeção comum multiplicada pela rigidez distribuída.
  Total O valor da rigidez total. A rigidez total é distribuída uniformemente por todas faces selecionadas.
Normal A rigidez normal às faces.
Cisalhamento A rigidez no plano das faces.

Configurações de símbolo

  Editar cor... Selecione uma cor para os símbolos.
Tamanho do símbolo Defina o tamanho dos símbolos.
  Exibir visualização Ativa/desativa a exibição dos símbolos do conector na área de gráficos.

Notas

  • Disponível para estudos estáticos, de frequência e de flambagem.
  • Uma rigidez distribuída em um ponto da face representa a densidade da dureza associada a uma área infinitamente pequena em torno do ponto. A rigidez tangencial em um local é presumida como igual em todas direções tangenciais à face naquele ponto.
  • Use molas elásticas para simular bases elásticas e absorvedores de choques.
