Alterar valores de variáveis globais com a caixa de diálogo Modificar

  1. Na árvore de projeto FeatureManager, clique em Ressalto-extrusão1.

    O modelo é aberto no modo de esboço.

  2. No esboço, clique duas vezes na dimensão length@outline.

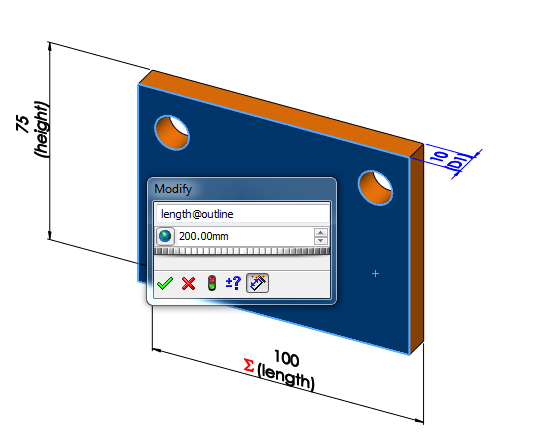

  3. Na caixa de diálogo Modificar, altere a dimensão de 100 para 200.

    Modify global variable 2

    Quando você insere ou altera uma variável global na caixa de diálogo Modificar, ela exibe Criar variável global Criar variável global Create Global Variable no campo e entrada. Tanto a dimensão "length@outline" como a variável global "comprimento total" representam o mesmo valor.

  4. Clique em ReconstruirOTTool_Rebuild_Standard.gif, depois em PM_OK.gif.
  5. Na árvore de projeto FeatureManager, clique com o botão direito do mouse na pasta Equações e clique em Gerenciar equações.

    A caixa de diálogo Equações exibe o novo valor para a dimensão "length@outline" e a variável global "comprimento total".
